Тангенциальный вентилятор Ebmpapst QL4/3030-2212

Вентилятор QL4/3030-2212 тангенциальный

Тангенциальный вентилятор Ebmpapst QL4/3030-2212 серии QL4 формирует широкий равномерный поток воздуха: рабочее колесо с большим числом лопаток засасывает воздух вдоль всей длины, закручивает его во внутреннем канале и выбрасывает через продолговатый выход под углом 90° к входу. При мощности 8 Вт и расходе воздуха до 234 м3/ч вентилятор развивает скорость вращения 2200 об/мин, обеспечивая мягкий обдув теплообменников, поверхностей и узких каналов при низком уровне шума.

Серия QL4 – универсальная линейка среднего диаметра для систем отопления, вентиляции и кондиционирования.

Где применяются:

• напольные и внутрипольные конвекторы, фанкойлы, тепловые блоки;
• воздушные завесы различной длины;
• внутренние блоки систем кондиционирования, осушители, увлажнители;
• холодильные витрины, прилавки, охладители напитков;
• телекоммуникационные и серверные шкафы, силовые и медицинские стойки;
• компактные агрегаты охлаждения силовой электроники и светотехнических модулей.

Особенности вентилятора QL4/3030-2212

• Диаметр рабочего колеса 40 мм, длина крыльчатки подобрана под габариты теплообменника или фронта обдува.
• Поток воздуха может быть направлен в пределах 180° за счёт геометрии корпуса и окна нагнетания, что упрощает компоновку в корпусе машины.
• Допускается горизонтальный или вертикальный монтаж, при вертикальном монтаже рекомендуется размещать двигатель вниз для корректной работы подшипников.
• Рабочая температура окружающей среды – от 0 до 60 °C в зависимости от исполнения серии и типа двигателя.
• Стандартный класс изоляции обмоток для EC-двигателей GreenTech – H, что обеспечивает повышенный ресурс при работе вблизи нагретых теплообменников.
• Вентилятор рассчитан на охлаждение большой площади: поток распределяется равномерно по всей длине крыльчатки, снижая тепловые перепады по фронту.
• Степень защиты двигателя – IP20, для части моделей дополнительно выносится модуль электроники с собственной степенью защиты.
• QL4/3030-2212 два рабочих колеса на общем валу формируют протяжённый фронт воздуха и суммарную производительность до 234, при этом используется один двигатель.
• Тангенциальные вентиляторы Ebmpapst обеспечивают низкий уровень шума по сравнению с осевыми решениями сопоставимой производительности.
• EC-исполнения поддерживают плавное регулирование по сигналу 0–10 В или PWM и контроль скорости по тахо-выходу, что упрощает интеграцию в BMS и электронные системы управления.

Технические характеристики

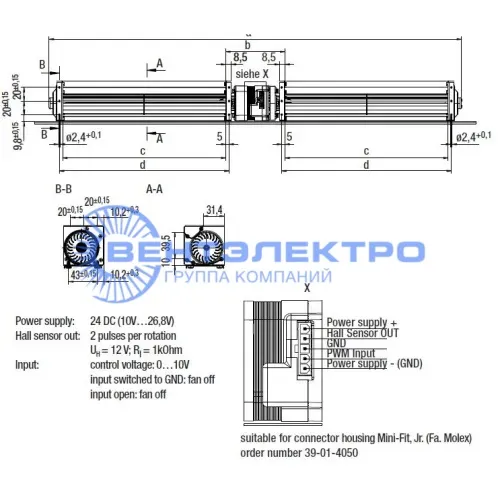

Габаритные размеры

Аэродинамические характеристики
