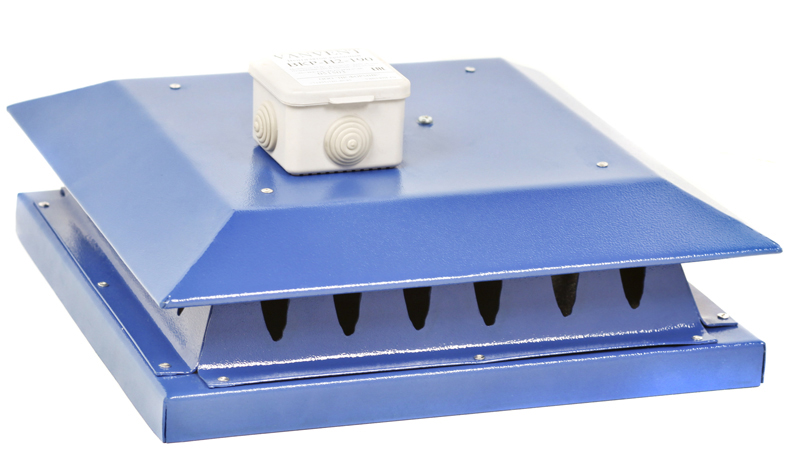

Крышный вентилятор ВКР-Н2-220
Предназначен для установки на кровле жилых домов, административных и производственных зданий и иных объектов. Обеспечивает приточную или вытяжную вентиляцию помещений малой и средней площади. Рабочая среда — воздух, без содержания взрывоопасных и легковоспламеняющихся примесей, липких и волокнистых частиц.
Характеристики
Изготавливается в соответствии с требованиями нормативно-технической документации и международных стандартов, проходит контроль качества и сертификацию. Состоит из:
- корпуса;
- электрического двигателя с внешним ротором;
- рабочего колеса с лопатками назад загнутого типа;
- клеммной коробки.
Корпус изготавливается из высокопрочной стали. Наносится слой порошкового покрытия для защиты от коррозии. Двигатель имеет встроенную защиту от перегрева, обеспечивающую автоматический останов и перезапуск. Могут применяться тиристорные или трансформаторные регуляторы скорости (приобретаются отдельно).
| ВКР-Н2-190 | ВКР-Н2-220 | ВКР-Н2-225 | ВКР-Н2-250 | ВКР-Н2-280 | ВКР-Н2-315 | ВКР-Н4-355 | ВКР-Н4-400 | ВКР-Н4-450 | ВКР-Н4-500-D | |
| Напряжение, В/50 Гц | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 230 | 230 | 380 |
| Потребляемая мощность, Вт | 52 | 85 |
145 |
210 | 225 | 455 | 170 | 320 | 580 | 1520 |
| Ток, А | 0,24 | 0,39 | 0,75 | 0,95 | 1 | 2 | 0,52 | 1,5 | 2,65 | 5,04 |
| Емкость конденсатора, мкФ | 1,5 | 2,5 | 6 | 5 | 7 | 12 | - | 8 | 12 | - |
| Максимальный расход воздуха, м3/ч | 550 | 910 | 1200 | 1300 | 2100 | 2905 | 2600 | 3200 | 5600 | 9000 |
| Частота вращения, мин-1 | 2800 | 2600 | 2640 | 2800 | 2800 | 2500 | 1370 | 1350 | 1350 | 1370 |
| Уровень звука, дБ | 52 | 73 | 72 | 56 | 56 | - | - | - | - | - |
| Вес, кг | 5 | 6,4 | 6,5 | 8 | 11 | 21 | 24 | 6,8 | 11 | 40 |
| Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 |
Размеры
| ВКР-Н2-190 | ВКР-Н2-220 | ВКР-Н2-250 | ВКР-Н2-280 | ВКР-Н2-310 | |
| A | 340 | 400 | 400 | 400 | 605 |
| B | 120 | 150 | 150 | 180 | 210 |
| C | 280 | 350 | 350 | 350 | 555 |
| D | 90 | 125 | 125 | 130 | 220 |
| E | 110 | 155 | 155 | 160 | 250 |
Аэродинамические характеристики

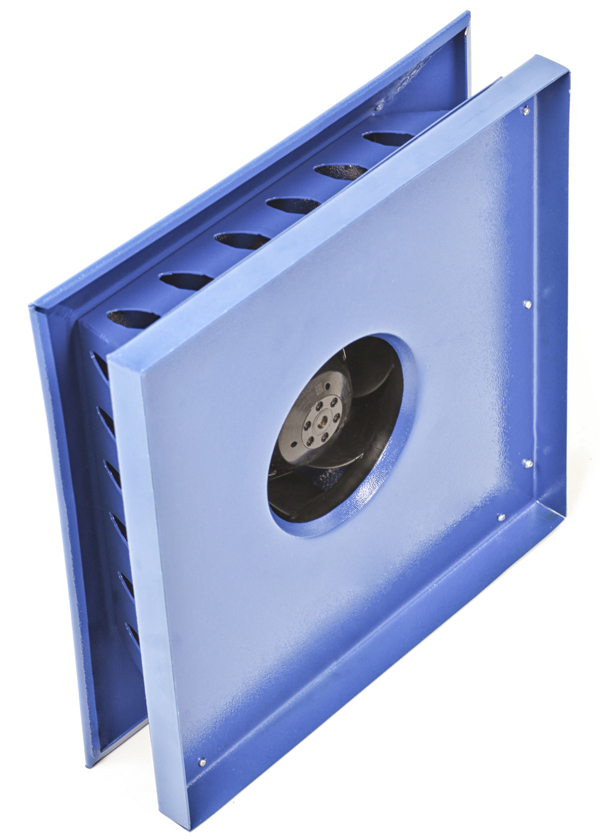

Крышный вентилятор ВКР-Н2-220 поставляется с руководством пользователя и монтажной схемой. Надёжная установка на вентиляционной шахте обеспечивается квадратной площадкой, фиксируемой болтами или винтами.
