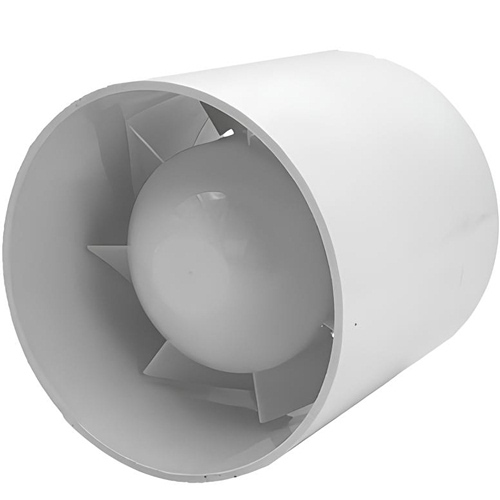

Описание осевого вентилятора ВКО 100-S
Канальный осевой вентилятор ВКО 100-S предназначен для организации приточной или вытяжной вентиляции в помещениях, где требуется высокая производительность при относительно низком сопротивлении системы, например: кухня, санузел, кладовка, отапливаемый гараж, тех. помещения.
Характеристики осевого канального вентилятора ВКО 100-S
Основные конструктивные элементы изготовлены из ABS пластика (у серии S) или оцинкованной листовой стали (базовая серия или К). Конструктивно включает:
- корпус в виде круглого канала:
- электродвигатель;
- крыльчатку с лопатками специального профиля.
ВКО 100 S | ВКО 150 S | ВКО 150 | ВКО 200 S | ВКО 200 | ВКО 250 S | ВКО 250 | ВКО 300 S | ВКО 300 | |
Напряжение, В/50 Гц | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
Потребляемая мощность, Вт | 10 | 10 | 29 | 29 | 31 | 31 | 60 | 60 | 90 |
Эффективная мощность, Вт | 10 | 10 | 5 | 5 | 7 | 7 | 16 | 16 | 25 |
Ток, А | 0,2 | 0,2 | 0,19 | 0,19 | 0,2 | 0,2 | 0,42 | 0,42 | 0,62 |
Максимальный расход воздуха, м3/ч | 120 | 280 | 350 | 350 | 400 | 650 | 1070 | 1200 | 1700 |
Частота вращения, мин-1 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 | 1300 |
Вес, кг | - | 1,6 | 1,8 | 2,1 | 2,1 | 2,8 | 2,8 | 3,7 | 3,7 |
Класс защиты двигателя | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 | IP44 |
Преимущества
- может использоваться как приточный или вытяжной;
- допускается непрерывный режим работы;
- производительность (120 м3/ч);
- надёжность и отказоустойчивость;
- энергоэффективность (10 Вт эффективной мощности);
- степень защиты IP44.
Исполнения:
- стандартное на немецком моторе производства Ebmpapst;
- серия К с китайским мотором;
- бытовое исполнение S в пластиковом корпусе.

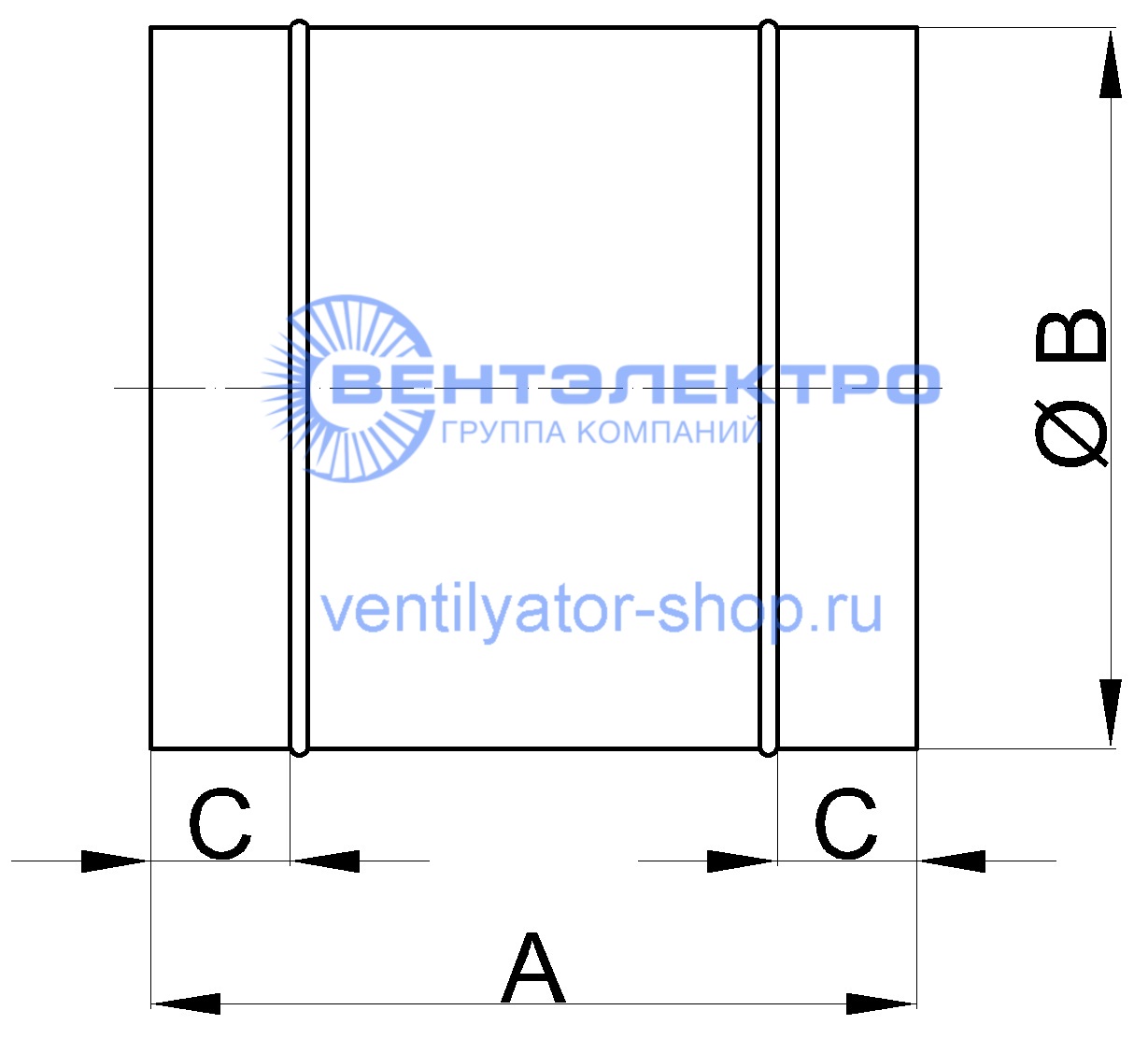

Размеры
ВКО 100 | ВКО 150 | ВКО 200 | ВКО 250 | ВКО 300 | |
A | 200 | 220 | 220 | 280 | 280 |
B | 110 | 160 | 207 | 262 | 307 |
C | 40 | 40 | 40 | 60 | 60 |
Монтаж и эксплуатация
Поставляется совместно с инструкцией по эксплуатации и монтажной схемой. Установка осуществляется в стенах, а также совместно с гибкими воздуховодами (фиксация при помощи хомутов).
Вентилятор ВКО 100-S может работать автономно либо в составе комплексных систем, с применением датчиков и организацией обратной связи, динамической регулировкой скорости, осуществляемой с использованием регулятора тиристорного или трансформаторного типа. Возможно применение электронного блока управления с одновременным подключением сразу нескольких вентиляторов.
В наличии | В наличии |
Напряжение, В | 230 |
Частота, Гц | 50 |
Производительность, м3/ч | 120 |
Частота вращения, об/мин | 1300 |
Мощность, Вт | 10 |
Сила тока, A | 0.2 |
Степень защиты | IP44 |
Тип | Осевой |
Расположение | Канальный |
Предназначение | Приточно-вытяжной |
