Характеристики ОВ-КВ / КР
Осевой монофазный вентилятор состоит из:
- корпуса;
- однофазного электрического двигателя с внешним ротором;
- крыльчатки.
| ОВ-КВ(КР)-200 | ОВ-КВ(КР)-250 | ОВ-КВ(КР)-300 | ОВ-КВ(КР)-350 | |
| Напряжение, В/50 Гц | 220 | 220 | 220 | 220 |
| Портебляемая мощность, Вт | 64 | 115 | 140 | 165 |
| Ток, А | 0,3 | 0,51 | 0,65 | 0,75 |
| Емкость конденсатора, мкФ | 1,5 | 3 | 5 | 4 |
| Максимальный расход воздуха, м3/ч | 1010 | 1820 | 2435 | 3305 |
| Частота вращения, мин-1 | 2600 | 2450 | 2550 | 1340 |
| Уровень звука, дБ | 62 | 61 | 61 | 62 |
| Вес, кг | 2,5 | 3,0 | ||
| Класс зашиты двигателя | IP44 | IP44 | IP44 | IP44 |
| 200-Е | 250-Е | 300-Е | 350-Е | 200-Е | 250-Е | 300-Е | 350-Е | |
| A | 250 | 310 | 360 | 420 | - | - | - | - |
| B | 304 | 360 | 415 | 465 | - | - | - | - |
| C | 15 | 15 | 15 | 15 | - | - | - | - |
| D | 60 | 60 | 90 | 105 | 60 | 60 | 90 | 90 |
| E | 205 | 273 | 323 | 370 | 205 | 273 | 323 | 370 |
| F | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| G | - | - | - | - | 245 | 303 | - | - |
| H | - | - | - | - | 290 | 343 | - | - |
Корпус выполнен из высокопрочной стали, с нанесением порошкового покрытия. Установлен надёжный и отказоустойчивый двигатель от немецкого бренда Ebmpapst. Встроенная защита от перегрева с автоматическим перезапуском.
Промышленный вентилятор может работать автономно и в составе автоматизированных систем. Регулировка скорости вращения и производительности осуществляется при помощи регулятора скорости (тиристорного или трансформаторного), который в комплектацию поставки не входит и приобретается отдельно.
Доступно 2 исполнения:

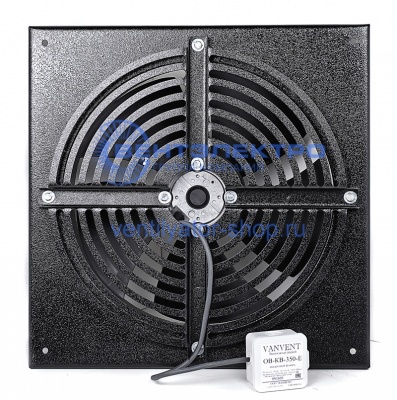

- с квадратным фланцем (обозначается как «КВ» в названии модели);
- с круглым фланцем («КР»).
Кроме настенного монтажа также возможна установка в составе различного промышленного оборудования, например в холодильной технике для охлаждения компрессорно-конденсаторных блоков. Соединение с источником электрического тока осуществляется изолированным проводом с сечением не менее 1 мм2 через двухполюсный выключатель.
