Технические характеристики крышного вентилятора ВКВ-К
| ВКВ-К 100 E | ВКВ-К 125 E | ВКВ-К 150 E | ВКВ-К 160 E | ВКВ-К 200 E | ВКВ-К 250 E | ВКВ-К 315 E | ВКВ-К 355 E | |
| Напряжение, В/50 Гц | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Потребляемая мощность, Вт | 52 | 52 | 85 | 85 | 85 | 135 | 225 | 455 |
| Ток, А | 0,24 | 0,24 | 0,39 | 0,39 | 0,39 | 0,6 | 1,02 | 2,07 |
| Емкость конденсатора, мкФ | 1,5 (2) | 1,5 (2) | 2,5 (3) | 2,5 (3) | 2,5 (3) | 4 (5) | 7 | 12 |
| Максимальный расход воздуха, м3/ч | 250 | 350 | 660 | 720 | 920 | 1300 | 2100 | 2095 |
| Частота вращения, мин-1 | 23502 | 2350 | 2600 | 2600 | 2600 | 2650 | 2700 | 2500 |
| Уровень звука, дБ | 50 | 50 | 53 | 53 | 53 | 54 | 54 | 58 |
| Вес, кг | 3 | 3 | 4,5 | 4,5 | 4,9 | 5,9 | 7,5 | 15 |
| Класс защиты двигателя | IP44 | |||||||
| ВКВ-К 100 K | ВКВ-К 125 K | ВКВ-К 150 K | ВКВ-К 160 K | ВКВ-К 200 K | ВКВ-К 250 K | ВКВ-К 315 K | ВКВ-К 400 D | |
| Напряжение, В/50 Гц | 220 | 220 | 220 | 220 | 220 | 220 | 220 | 380 |
| Потребляемая мощность, Вт | 53 | 53 | 80 | 80 | 80 | 138 | 205 | 170 |
| Ток, А | 0,24 | 0,24 | 0,36 | 0,36 | 0,36 | 0,63 | 0,93 | 0,52 |
| Емкость конденсатора, мкФ | 1,5 (2) | 1,5 (2) | 2,5 (3) | 2,5 (3) | 2,5 (3) | 4 (5) | 6 (7) | - |
| Максимальный расход воздуха, м3/ч | 250 | 315 | 600 | 650 | 870 | 1100 | 1750 | 2600 |
| Частота вращения, мин-1 | 2400 | 2400 | 2410 | 2410 | 2410 | 2640 | 2300 | 1370 |
| Вес, кг | 3 | 3 | 4,5 | 4,5 | 4,9 | 5,9 | 7,5 | 18 |
| Класс защиты двигателя | IP44 | |||||||
Размеры
| ВКВ-К 100 | ВКВ-К 125 | ВКВ-К 150 | ВКВ-К 160 | ВКВ-К 200 | ВКВ-К 250 | ВКВ-К 315 | ВКВ-К 355 | |
| A | 98 | 123 | 148 | 158 | 198 | 248 | 313 | 353 |
| B | 270 | 270 | 360 | 360 | 360 | 450 | 450 | 485 |
| C | 400 | 400 | 400 | 400 | 400 | 450 | 500 | 480 |
| D | 350 | 350 | 400 | 400 | 400 | 450 | 520 | 630 |
| E | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |

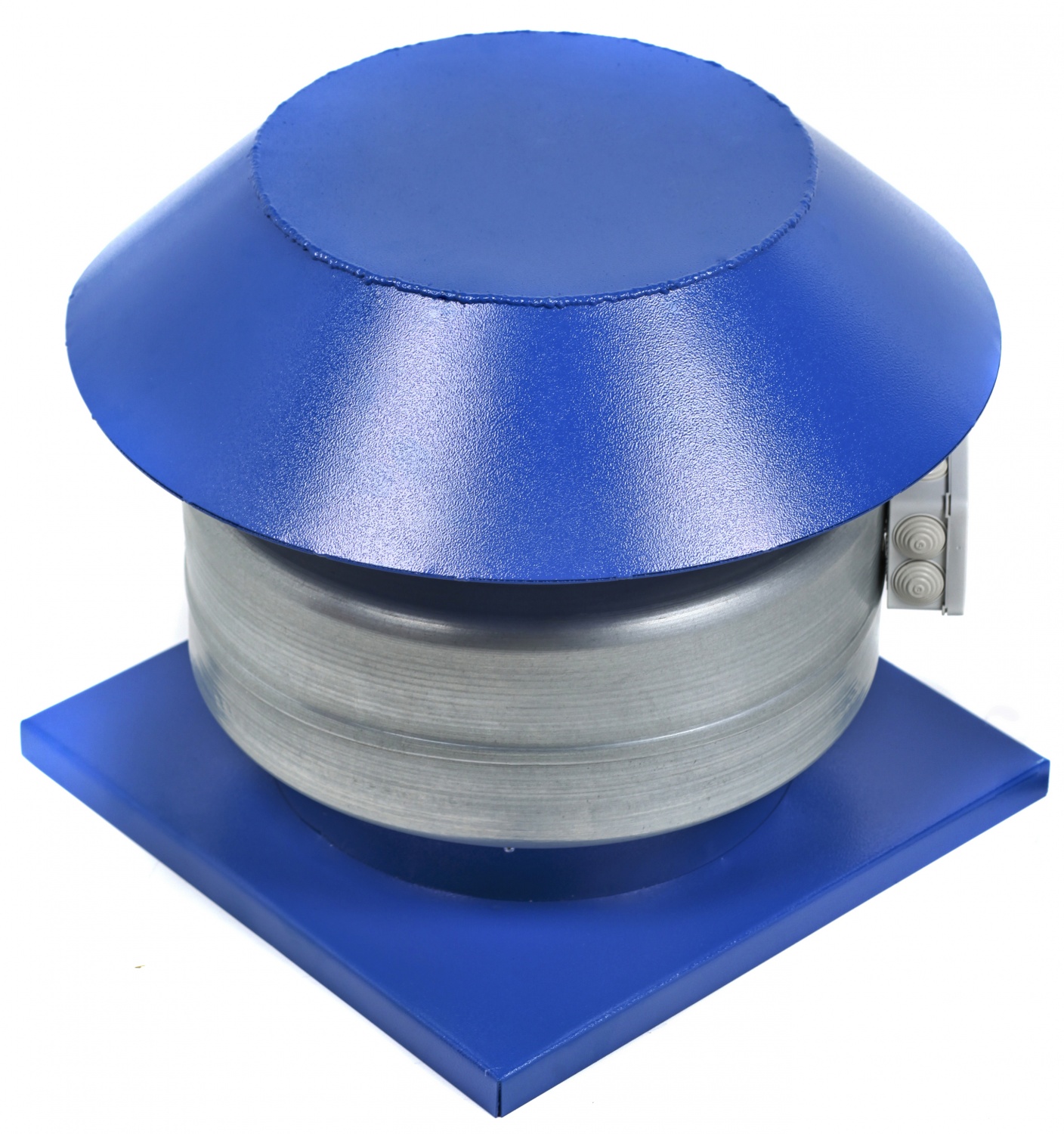

Конструкция
Корпус изготовлен из высокопрочной оцинкованной стали с порошковым покрытием.
В конструкцию входят:
- корпус;
- электродвигатель с внешним ротором;
- центробежная крыльчатка с лопатками назад загнутого типа из композитного материала;
- квадратная площадка для удобства установки на вентиляционную шахту.
Двигатель имеет встроенную защиту от перегрева, осуществляется останов и автоматический перезапуск после нормализации температуры.
Преимущества крышного вентилятора ВКВ-К:
- мощность и производительность;
- отказоустойчивость;
- возможность использовать воздуховоды небольшого диаметра;
- энергоэффективность.
Монтаж и эксплуатация
В комплектацию поставки системы входят:
- вентилятор;
- руководство пользователя;
- монтажная схема.
Установка крышного вентилятора ВКВ-К на вентиляционной шахте осуществляется путём фиксации квадратной площадки при помощи болтов или винтов. Возможна автономная работа или в составе автоматизированных систем. Регулирование скорости вращения и производительности осуществляется тиристорным или трансформаторным регулятором. В комплектацию поставки не включены и приобретаются отдельно.
Техническое обслуживание осуществляется в соответствии с установленным регламентом и рекомендациями производителя.
