Тангенциальный вентилятор Ebmpapst QL3/0030A1-2118LH-454 ca

Вентилятор QL3/0030A1-2118LH-454 ca тангенциальный

Тангенциальный вентилятор Ebmpapst QL3/0030A1-2118LH-454 ca серии QL3 формирует широкий равномерный поток воздуха: рабочее колесо с большим числом лопаток засасывает воздух вдоль всей длины, закручивает его во внутреннем канале и выбрасывает через продолговатый выход под углом 90° к входу. При мощности 10 Вт и расходе воздуха до 80 м3/ч вентилятор развивает скорость вращения 2580 об/мин, обеспечивая мягкий обдув теплообменников, поверхностей и узких каналов при низком уровне шума.

Серия QL3 – компактные вентиляторы малого диаметра для конвекторов и малогабаритных климатических модулей.

Где применяются:

• напольные и внутрипольные конвекторы, фанкойлы, тепловые блоки;
• воздушные завесы различной длины;
• внутренние блоки систем кондиционирования, осушители, увлажнители;
• холодильные витрины, прилавки, охладители напитков;
• телекоммуникационные и серверные шкафы, силовые и медицинские стойки;
• компактные агрегаты охлаждения силовой электроники и светотехнических модулей.

Особенности вентилятора QL3/0030A1-2118LH-454 ca

• Диаметр рабочего колеса 30 мм, длина крыльчатки подобрана под габариты теплообменника или фронта обдува.
• Поток воздуха может быть направлен в пределах 180° за счёт геометрии корпуса и окна нагнетания, что упрощает компоновку в корпусе машины.
• Допускается горизонтальный или вертикальный монтаж, при вертикальном монтаже рекомендуется размещать двигатель вниз для корректной работы подшипников.
• Рабочая температура окружающей среды – от 0 до 60 °C в зависимости от исполнения серии и типа двигателя.
• Для AC-двигателей применяется класс изоляции обмоток F, рассчитанный на работу при повышенных температурах. За счёт этого увеличивается ресурс вентилятора и снижается риск перегрева при установке рядом с источниками тепла, в том числе в компактных компоновках.
• Вентилятор рассчитан на охлаждение большой площади: поток распределяется равномерно по всей длине крыльчатки, снижая тепловые перепады по фронту.
• Степень защиты двигателя – IP20–IP54, для части моделей дополнительно выносится модуль электроники с собственной степенью защиты.
• Тангенциальные вентиляторы Ebmpapst обеспечивают низкий уровень шума по сравнению с осевыми решениями сопоставимой производительности.
• Вентиляторы с AC-двигателями работают на заданной скорости, а при необходимости её можно регулировать внешними устройствами — тиристорными или трансформаторными регуляторами. Это упрощает подключение к типовым схемам электропитания и базовым системам автоматизации.

Технические характеристики

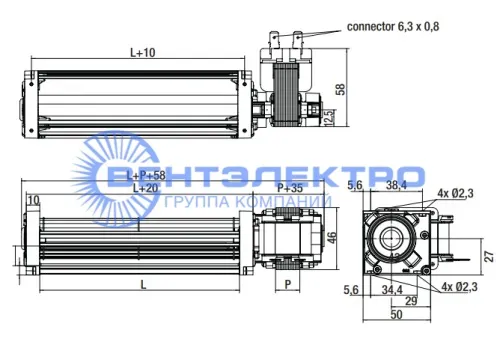

Габаритные размеры

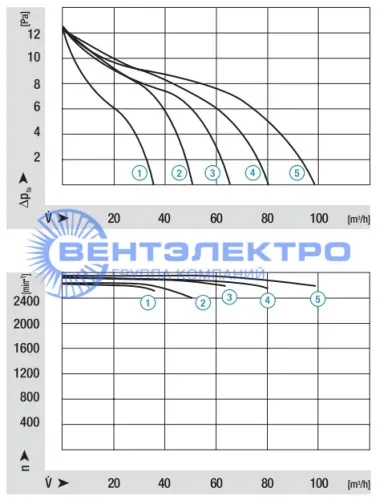

Аэродинамические характеристики
