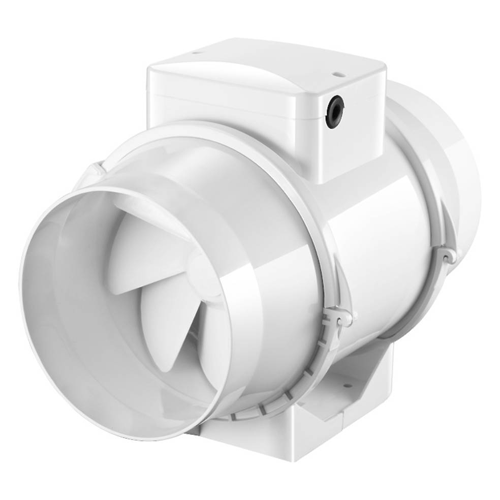

Канальный вентилятор Shuft — центробежный вентилятор для круглых воздуховодов. VENTMIX-100S относится к серии VENTMIX, диаметр/сечение канала 100, производительность до 144 м³/ч, напор до 105 Па. Пластиковый корпус, класс защиты IP44, двигатель АС, питание 230 В, частота 50/60 Гц. Подключение через клеммную коробку. Управление скоростью: внешний переключатель. Низкий шум за счёт аэродинамики корпуса и крыльчатки.
Принцип работы
Рабочее колесо на валу двигателя создаёт перепад давления. Воздух втягивается по оси и выбрасывается радиально или аксиально в канал. Осевые модели дают высокий расход при малом напоре, центробежные — стабильный напор на сети с сопротивлением. EC-двигатель повышает КПД и обеспечивает точную регулировку.
Применение
- Приточно-вытяжная вентиляция зданий.
- Локальная вытяжка, санузлы, кухни, склады.
- Вентиляция производственных зон и серверных.
- Совместная работа с фильтрами, калориферами, шумоглушителями.
Технические характеристики
| Модель | Скорость вращения | Максимальный расход воздуха, м3/ч |
Электропотребление, Вт |
Звуковое давление, дБ(А) |
Рабочий ток, А | Размеры вентилятора, мм | Размеры канала, мм |
| VENTMIX-100S | Высокая | 144 | 26 | 44 | 0,096 | 246×167×190 | 100 |
| Низкая | 137 | 21 | 42 | 0,084 | |||
| VENTMIX-125 | Высокая | 197 | 30 | 45 | 0,097 | 246×167×190 | 125 |
| Низкая | 190 | 25 | 44 | 0,085 | |||
| VENTMIX-150 | Высокая | 453 | 70 | 55 | 0,34 | 295×233×250 | 150 |
| Низкая | 332 | 60 | 47 | 0,299 | |||
| VENTMIX-200 | Высокая | 819 | 130 | 55 | 0,537 | 295×239×261 | 200 |
| Низкая | 674 | 105 | 52 | 0,528 |

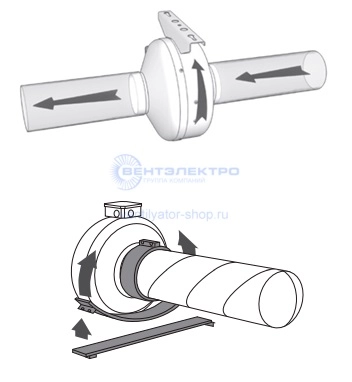

Пример монтажа
- Проверить направление потока по стрелке на корпусе.
- Врезать секцию в круглый/прямоугольный канал с уплотнением манжета/фланец.
- Установить опоры или подвесы, исключить передачу вибрации на строительные конструкции.
- Подключить питание к клеммной коробке по схеме АС/EC, заземление обязательно.
- При необходимости подключить регулятор скорости/шлюз автоматики.
- Обеспечить доступ к сервисной крышке для чистки колеса и подключения.
Преимущества канальных вентиляторов Shuft
- Энергоэффективность: EC-двигатель снижает потребление и упрощает автоматизацию.
- Напор и стабильность: центробежные крыльчатки «вперёд/назад» под сети с сопротивлением.
- Корпус и шумоизоляция: сталь/композит, изолированные версии для тихой работы.
- Гибкость подключения: клеммная коробка, стандартные фланцы, любое положение.
- Сервис: разъёмные корпуса и крышки, быстрый доступ к колесу и клеммам.
- Диапазон: от компактных круглых 100 мм до прямоугольных 1000×500 мм.
- Серия FLOW / VENTMIX — локальные задачи, устойчивый режим на малых сетях.
