Вентилятор центробежный Dunli YWF.B4T-560-243AB20

Центробежный вентилятор Dunli YWF.B4T-560-243AB20 с внешнероторным двигателем. Подача воздуха до 12250 м³/ч, статическое давление до 900 Па. Тип тока: AC, питание 38-400 В. Подходит для ОВК, холодильной техники, ИТ-охлаждения и промышленных линий.

Принцип работы

Воздух втягивается осевым потоком в колесо и под действием центробежных сил выбрасывается через улитку перпендикулярно оси. Профиль лопастей — загнутый назад. Регулировка скорости: 0–10 В/ШИМ/Modbus.

Области применения

• Приточно-вытяжные установки, камеры, фильтробоксы.
• Конденсаторы, испарители, чиллеры, витрины.
• Серверные, телеком-стойки, лабвытяжки.
• Сушильные и технологические линии.
• Помещения с повышенным сопротивлением сети.

Конструкция

1. Корпус: сталь/алюминий с порошковым покрытием.
2. Крыльчатка: алюминий.
3. Двигатель: внешний ротор, трёхфазный, класс изоляции F, IP54.
4. Клеммная коробка/кабель-гланд. Опции: термозащита, виброопоры, решётка, конденсатор (для AC).

Расшифровка артикула

Типы по двигателю и колесу

• AC — однофазные/трёхфазные 220–240/380–400 В, 50/60 Гц.
• DC — 24/48 В, точная регулировка напряжением/ШИМ.
• EC-двигатель — высокий КПД, 0–10 В/ШИМ/шина, низкий пусковой ток.
• Назад загнутые лопатки — выше давление, лучшая эффективность при сопротивлении.
• Вперёд загнутые лопатки — низкошумный режим при малых давлениях.

Преимущества центробежных вентиляторов Dunli

• Высокая энергоэффективность (особенно EC).
• Стабильное давление для длинных трасс и фильтров.
• Низкий уровень шума за счёт аэродинамики и балансировки.
• Широкая линейка Ø 146-560 мм, расход до 8600 м³/ч.
• Гибкое управление: трансформатор/частотник/0–10 В/ШИМ.
• Ресурс благодаря подшипникам и защите IP54.

Технические характеристики

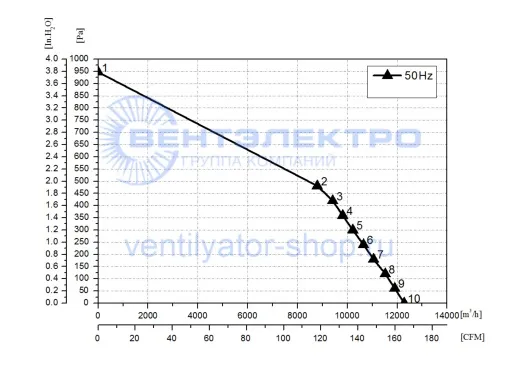

Аэродинамические характеристики

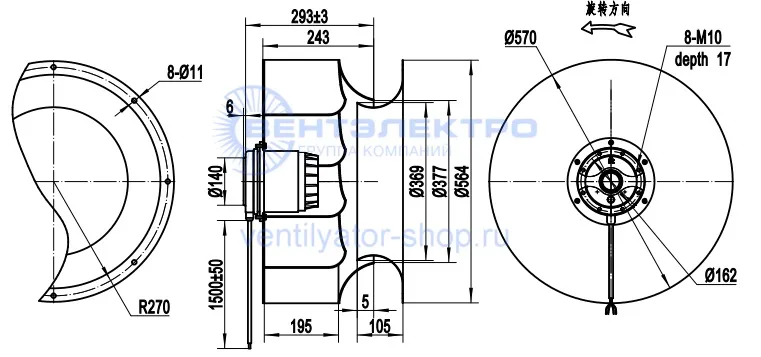

Габаритные размеры
