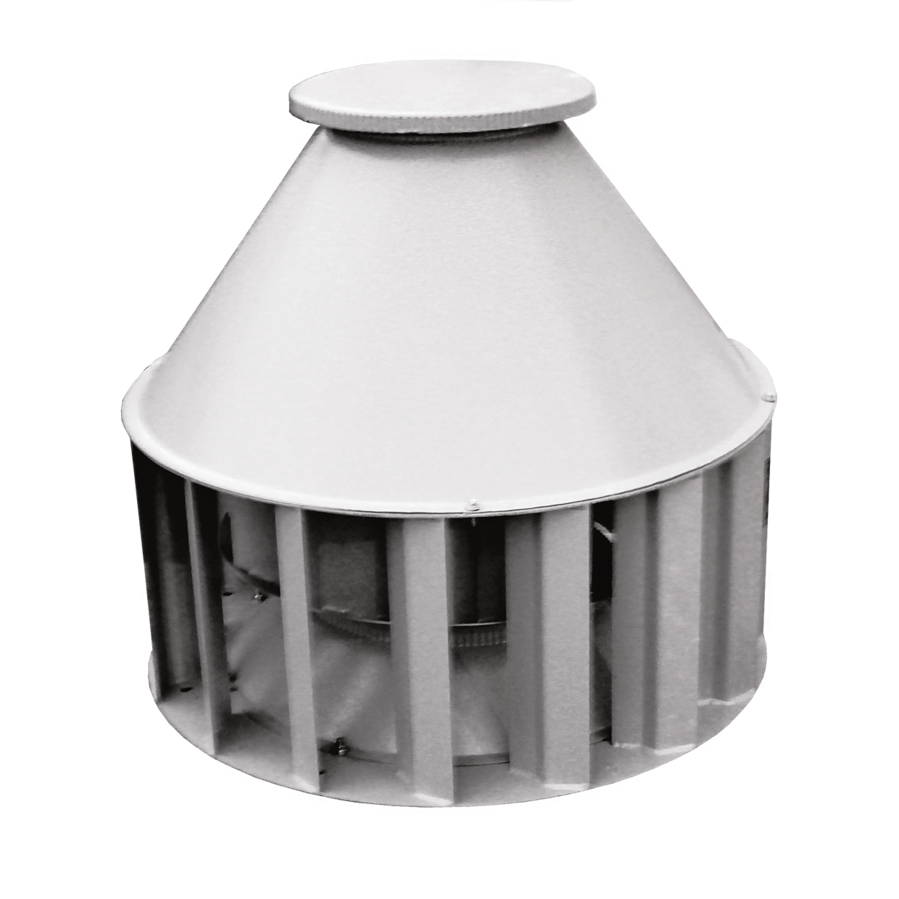

Конструктивные особенности крышного вентилятора ВКРС
Состоит из:
- корпуса спиралевидной формы;
- рабочего колеса с лопатками вперед- или назад загнутого типа;
- электродвигателя;
Воздушный поток нагнетается вдоль оси крыльчатки, вращение которой приводит к распределению воздушных масс в направлении от рабочего колеса и направлением потока через спиралевидный корпус к выходному отверстию. Нагнетание и выброс рабочей среды происходит во взаимоперпендикулярных плоскостях. Рабочие характеристики определяются мощностью двигателя, рабочим колесом, профилем и установленными лопатками в количестве 6 или 9 штук. Вращение рабочего колеса может быть правым или левым относительно оси часовой стрелки направлении, с передачей крутящего момента через механическую или гидравлическую муфту. Безотказная работа обеспечивается шариковыми или роликовыми маслонаполненными подшипниками.
Управление может быть встроенным, а также осуществляться через электронные коммутирующие устройства, преобразователи частоты, трансформаторы.
Преимущества крышного вентилятора ВКРС
Характеризуется:
- энергоэффективностью;
- мощностью;
- малыми пусковыми токами;
- плавной регулировкой;
- встроенной защитой от перегревов и перегрузок.
Поставляется в готовом к монтажу и эксплуатации виде. Регламент технического обслуживания определяется условиями эксплуатации и рекомендациями производителя.
Крышный вентилятор ВКРС обеспечивает нагнетание воздуха, применяется в котельном и производственном оборудовании, зачастую устанавливаясь вместе с дымососами и обеспечивая необходимый воздухообмен. Специальная конструкция центробежного типа с корпусом типа «улитка» одностороннего всасывания. Оснащается мощным электродвигателем и рабочим колесом со специальным профилем лопаток, вращающихся в правом или левом направлении.
Функционирует автономно или в составе автоматизированных систем приточной или вытяжной вентиляции, отопления, в промышленном оборудовании, установках дымоудаления.
При выборе крышного вентилятора важно учесть характерные особенности обустраиваемого объекта. Для школы или детского сада, больницы, госпиталя необходимо подбирать установки с минимальным уровнем шума. Монтаж проводят с применением специальных гасящих вибрацию элементов. На кровле промышленного предприятия, заводского цеха предпочтительно крепить мощные модели.
Отличия вентиляторов ВКРС от ВКР
У ВКР рабочее колесо имеет 12 лопаток, а у ВКРС — 6 или 9 лопаток (в зависимости от исполнения). Внешне вентиляторы ничем не отличаются.
Монтаж
Место монтажа вентилятора ВКРС – кровля здания, заключительное звено вентиляционной системы здания. В корпусе и основных конструктивных элементах используются особо прочные материалы, устойчивые к механическим нагрузкам и негативному воздействию внешней среды (дождь, снег, порывы ветра). Чтобы предупредить засорение корпуса, практически все модели комплектуются защитным корпусом.
Опорная рама или специальные держатели облегчают производство монтажных работ.
Технические характеристики ВКРС

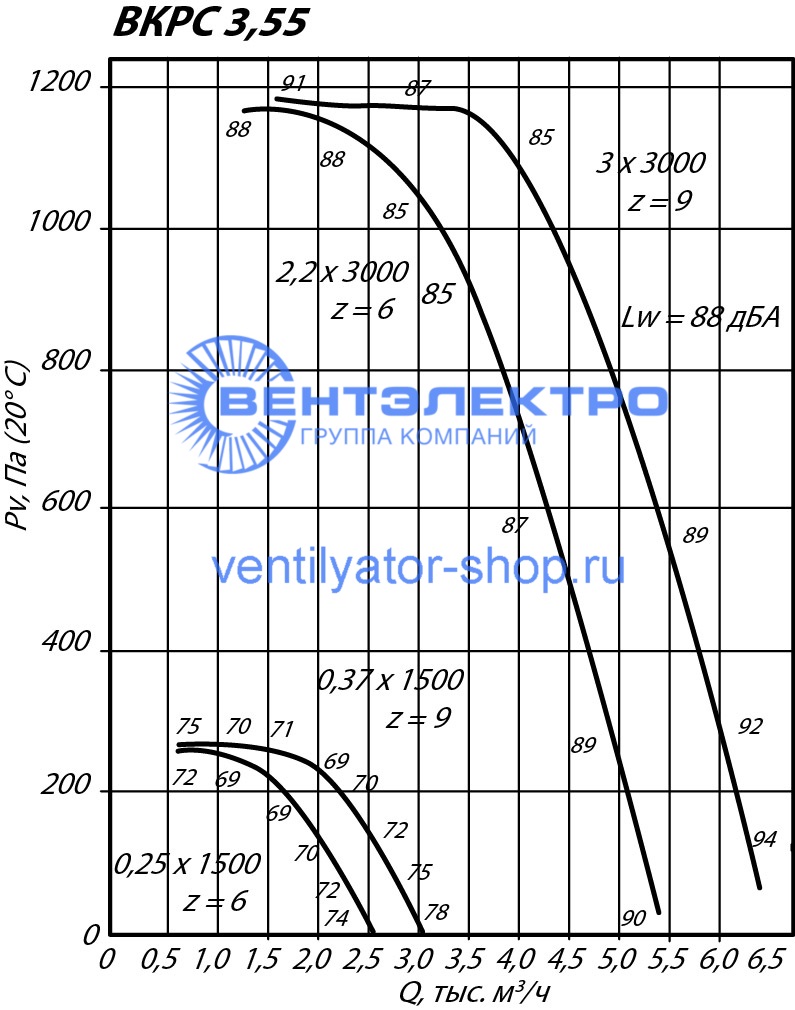

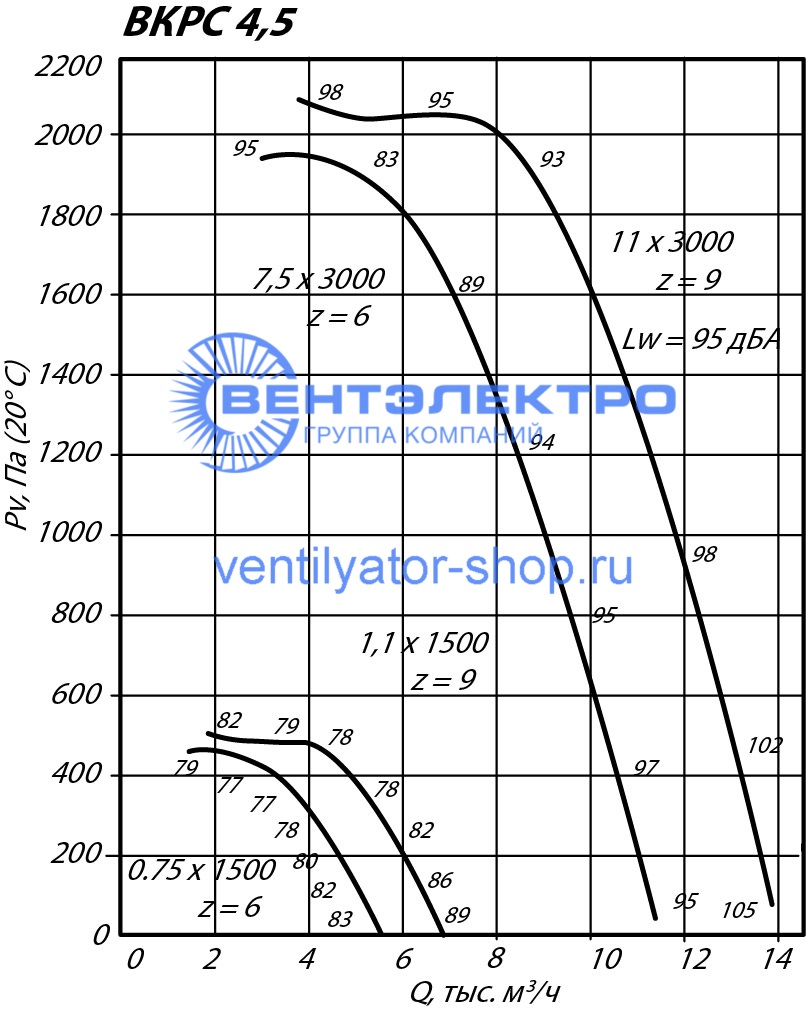

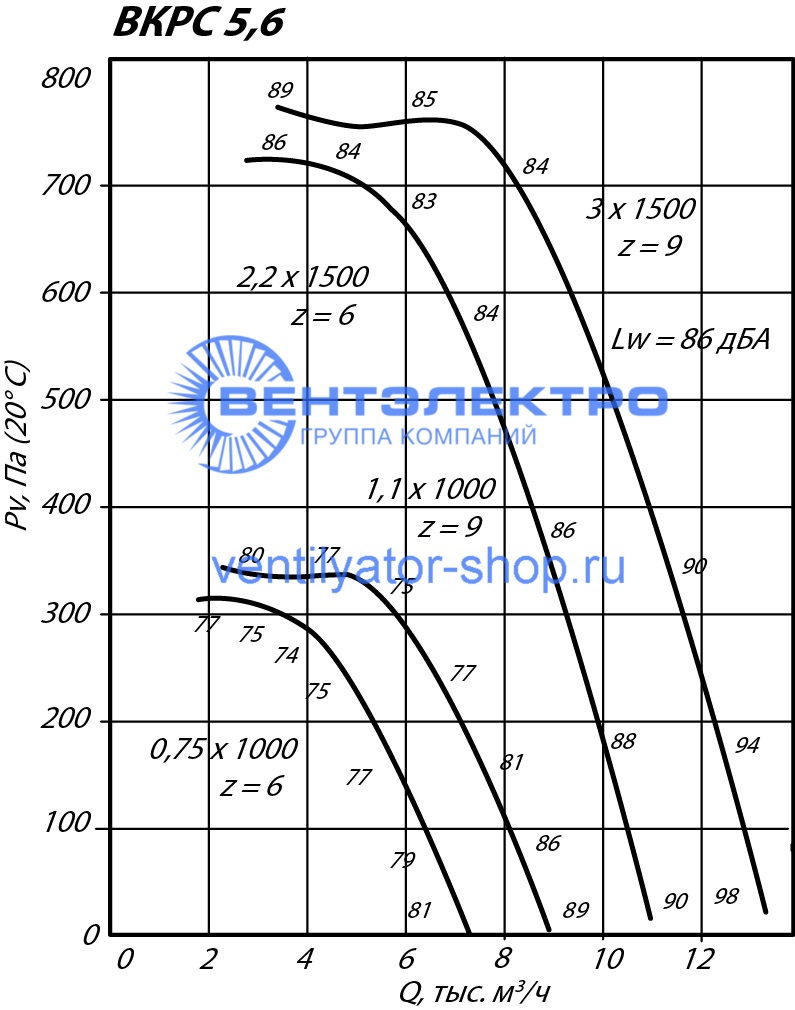

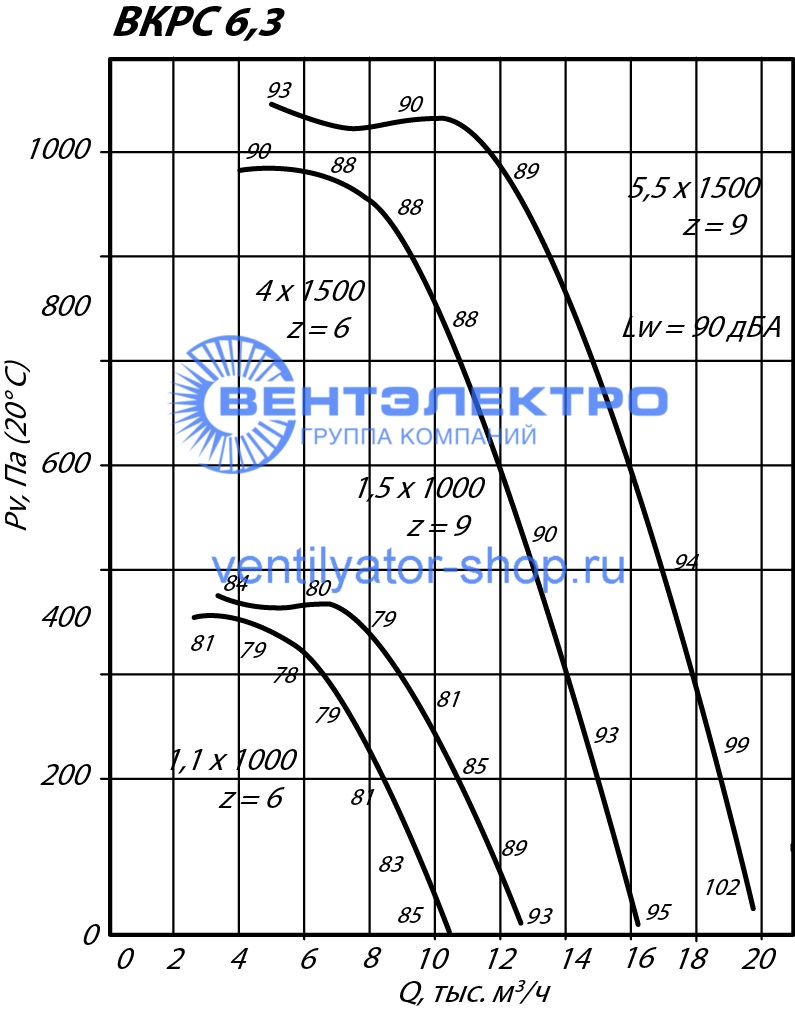

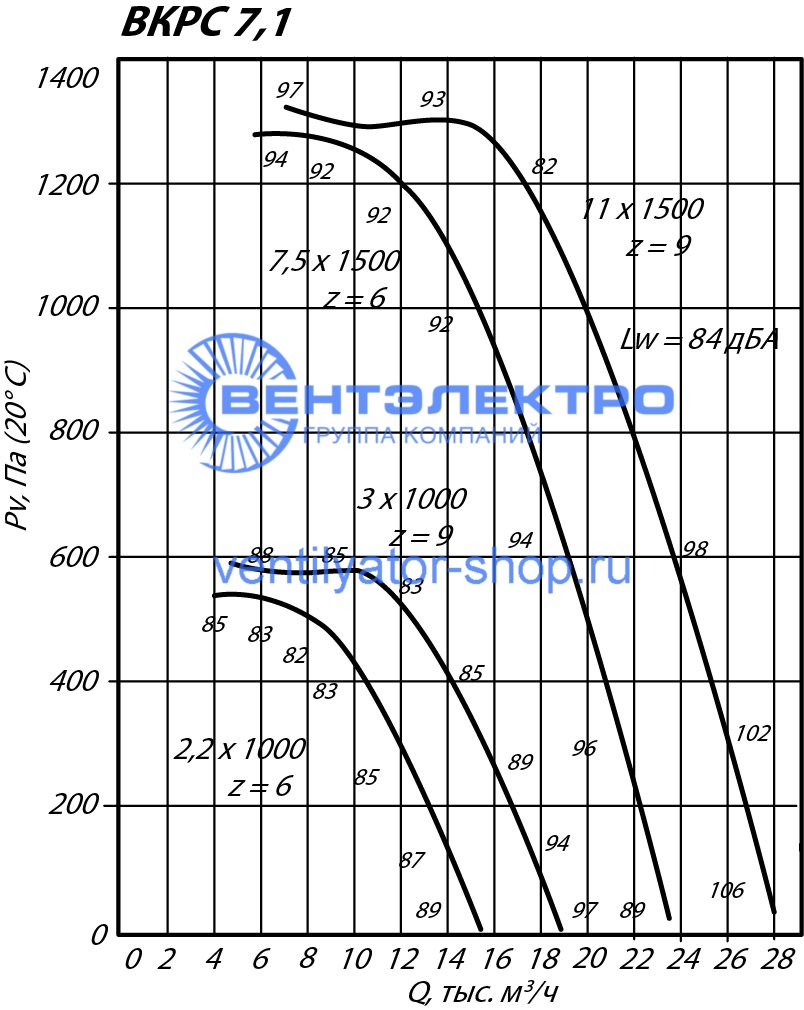

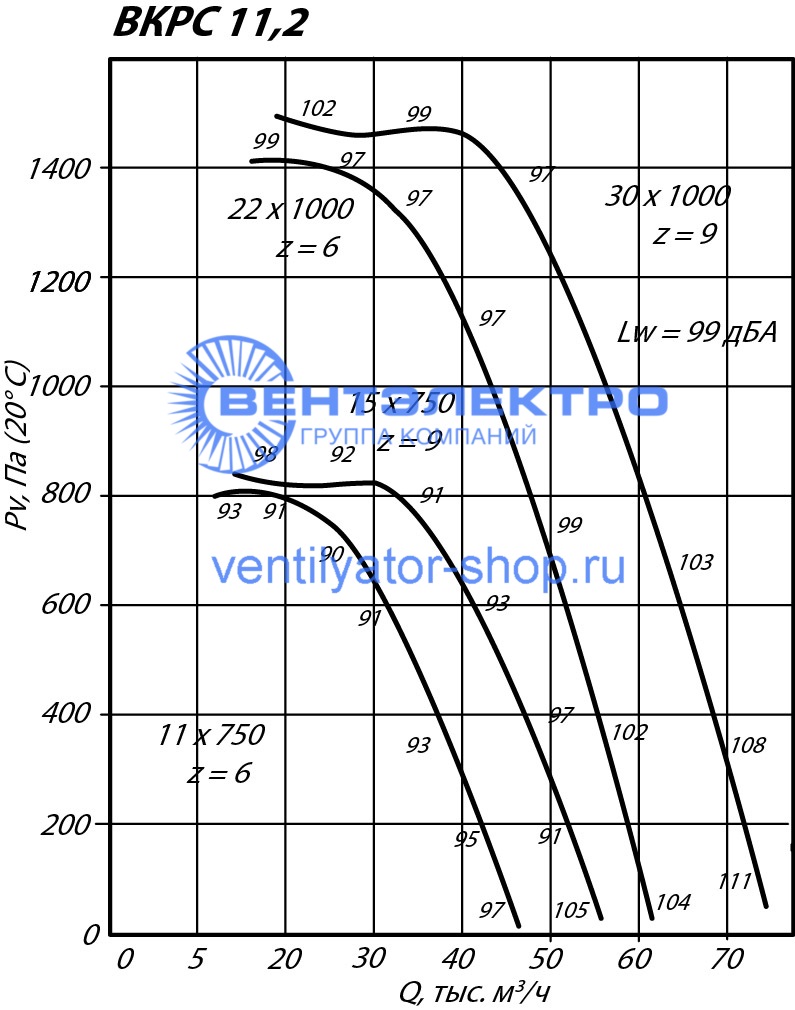

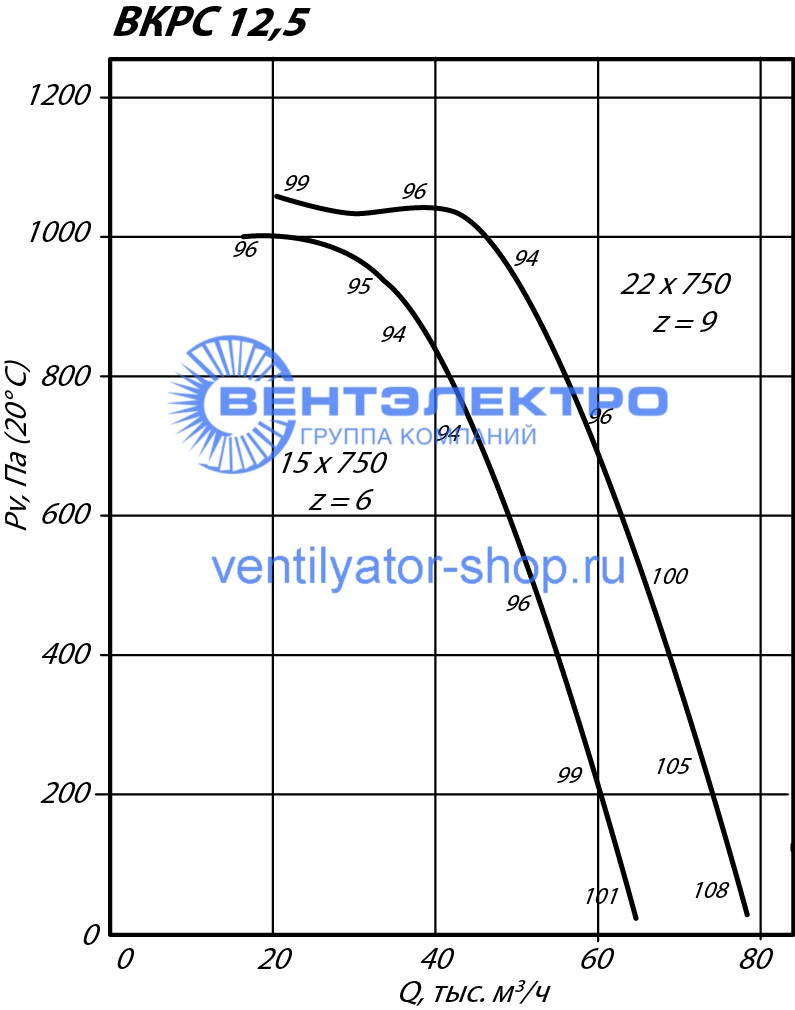

Марка вентилятора | Число лопаток | Мощность электродвигателя, кВт | Частота вращения, об/мин | Параметры в рабочей зоне | Масса, кг | |
Производительность, 103х м3/ч | Полное давление, Па | |||||
ВКРС №3,55 | 6 | 0,25 | 1500 | 0,6-2,5 | 0-260 | 65 |
2,2 | 3000 | 1,25-5,25 | 0-1160 | 66 | ||
9 | 0,37 | 1500 | 0,75-3,0 | 0-255 | 67 | |
3 | 3000 | 1,60-6,30 | 0-1160 | 66 | ||
ВКРС №4 | 6 | 0,37 | 1500 | 0,75-3,75 | 0-320 | 77 |
3 | 3000 | 1,75-8,0 | 0-1520 | 77 | ||
9 | 0,55 | 1500 | 1,0-4,75 | 0-400 | 78 | |
5,5 | 3000 | 2,0-9,5 | 0-1620 | 78 | ||
ВКРС №4,5 | 6 | 0,75 | 1500 | 1,5-5,5 | 0-460 | 81 |
7,5 | 3000 | 3,0-11,4 | 0-1950 | 79 | ||
9 | 1,1 | 1500 | 2,0-6,8 | 0-500 | 86 | |
11 | 3000 | 3,8-14,0 | 0-2100 | 78 | ||
ВКРС №5 | 6 | 1,5 | 1500 | 2,0-8,0 | 0-600 | 90 |
9 | 2,2 | 1500 | 2,4-9,6 | 0-640 | 94 | |
ВКРС №5,6 | 6 | 0,75 | 1000 | 1,8-7,2 | 0-320 | 98 |
2,2 | 1500 | 2,8-11,0 | 0-720 | 99 | ||
9 | 1,1 | 1000 | 2,2-8,8 | 0-340 | 100 | |
3 | 1500 | 3,40-13,40 | 0-780 | 106 | ||
ВКРС №6,3 | 6 | 1,1 | 1000 | 2,6-10,5 | 0-400 | 107 |
4 | 1500 | 4,0-16,0 | 0-980 | 128 | ||
9 | 1,5 | 1000 | 3,2-12,6 | 0-440 | 112 | |
5,5 | 1500 | 5,0-19,8 | 0-1060 | 139 | ||
ВКРС №7,1 | 6 | 2,2 | 1000 | 4,0-15,4 | 0-550 | 143 |
7,5 | 1500 | 6,0-23,5 | 0-1280 | 161 | ||
9 | 3 | 1000 | 5,0-19,0 | 0-600 | 156 | |
11 | 1500 | 7,0-28,0 | 0-1320 | 175 | ||
ВКРС №8 | 6 | 4 | 1000 | 5,6-22,5 | 0-710 | 234 |
15 | 1500 | 8,75-33,0 | 0-1580 | 244 | ||
9 | 3 | 750 | 6,0-24,0 | 0-650 | 326 | |
7,5 | 1000 | 6,5-26,25 | 0-740 | 240 | ||
22 | 1500 | 10,0-40,5 | 0-1720 | 326 | ||
ВКРС №9 | 6 | 3 | 750 | 6,0-23,0 | 0-475 | 272 |
7,5 | 1000 | 7,5-32,0 | 0-900 | 280 | ||
9 | 5,5 | 750 | 7,5-28,0 | 0-620 | 298 | |
11 | 1000 | 10,0-38,0 | 0-970 | 353 | ||
ВКРС №10 | 6 | 5,5 | 750 | 8,0-32,0 | 0-600 | 403 |
15 | 1000 | 11,0-43,0 | 0-1120 | 442 | ||
9 | 7,5 | 750 | 10,0-40,0 | 0-680 | 467 | |
18,5 | 1000 | 13,0-52,5 | 0-1200 | 497 | ||
ВКРС №11,2 | 6 | 11 | 750 | 12,0-46,5 | 0-800 | 490 |
22 | 1000 | 15,0-62,0 | 0-1400 | 500 | ||
9 | 15 | 750 | 14,0-56,0 | 0-840 | 490 | |
30 | 1000 | 18,0-74,0 | 0-1500 | 565 | ||
ВКРС №12,5 | 6 | 15 | 750 | 16,0-64,0 | 0-1000 | 600 |
9 | 22 | 750 | 20,0-78,0 | 0-1040 | 677 |

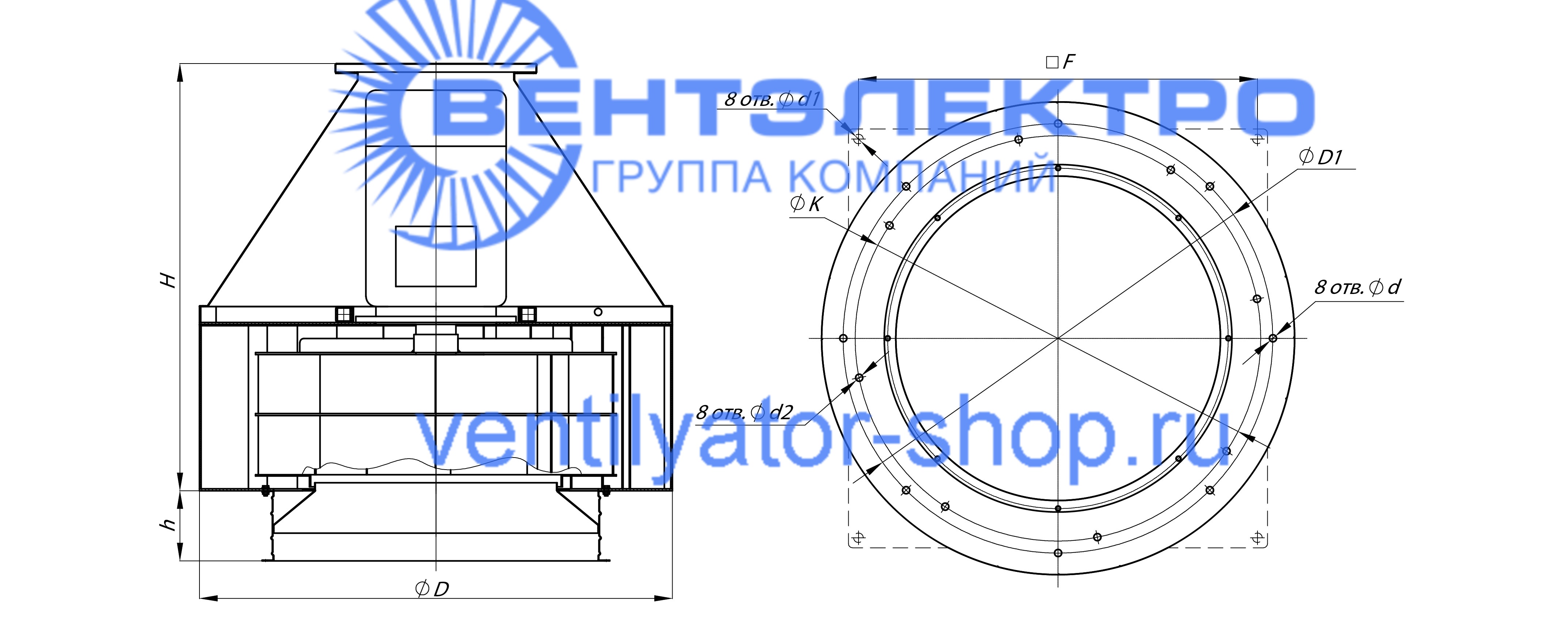

Габаритные и присоединительные размеры
Типоразмер | D,мм | Диаметры | d, мм | d1, мм | d2, мм | h, мм | |||
D1, мм | F, мм | H, мм | K, мм | ||||||
ВКРС №3,55 | 650 | 595 | 480 | 527 | - | 12 | 15 | - | - |
ВКРС №4 | 650 | 595 | 530 | 601 | - | 12 | 15 | - | - |
ВКРС №4,5 | 720 | 595 | - | 710 | - | 12 | - | - | - |
ВКРС №5 | 720 | 595 | - | 836 | - | 16 | - | - | - |
ВКРС №5,6 | 870 | 772 | 690 | 770 | - | 16 | 15 | - | - |
ВКРС №6,3 | 860 | 772 | - | 900 | - | 16 | - | - | - |
ВКРС №7,1 | 870 | 805 | - | 890 | 805 | 16 | - | 13 | - |
ВКРС №8 | 1154 | 1072 | - | 1140 | - | 16 | - | - | - |
ВКРС №9 | 1180 | 1072 | - | 1066 | - | 16 | - | - | 175 |
ВКРС №10 | 1400 | 1272 | - | 1185 | - | 16 | - | - | 265 |
ВКРС №11,2 | 1500 | 1272 | - | 1385 | - | 16 | - | - | 265 |
ВКРС №12,5 | 1650 | 1522 | 1110 | 1456 | - | 16 | 18 | - | 325 |
Акустические характеристики
Типоразмер вентилятора | n, мин-1 | Значение Lpl, дБ в октавных полосах f, Гц | LpA, дБА | ||||||
125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
ВКРС №3,55 | 1500 | 68 | 76 | 69 | 84 | 65 | 57 | 48 | 74 |
ВКРС №4 | 3000 | 81 | 84 | 92 | 85 | 83 | 81 | 73 | 92 |
ВКРС №4,5 | 1000 | 73 | 81 | 74 | 72 | 70 | 62 | 53 | 78 |
ВКРС №5,0 | 1500 | 84 | 92 | 85 | 83 | 81 | 73 | 64 | 89 |
ВКРС №5,6 | 1000 | 81 | 89 | 82 | 80 | 73 | 70 | 61 | 86 |
ВКРС №6,3 | 1500 | 92 | 100 | 93 | 91 | 89 | 81 | 72 | 97 |
ВКРС №7,1 | 1500 | 73 | 74 | 75 | 81 | 81 | 77 | 71 | 86 |
ВКРС №8,0 | 1000 | 91 | 99 | 92 | 90 | 88 | 80 | 71 | 96 |
ВКРС №9 | 750 | 94 | 90 | 88 | 85 | 80 | 73 | 64 | 90 |
ВКРС №10 | 1000 | 95 | 100 | 96 | 94 | 91 | 86 | 79 | 99 |
ВКРС №11,2 | 1000 | 96 | 101 | 97 | 95 | 92 | 87 | 80 | 100 |
ВКРС №12,5 | 750 | 101 | 97 | 95 | 92 | 87 | 80 | 71 | 97 |
