Характеристики вентилятора ВКР
Изготавливается в соответствии с требованиями нормативно-технической документации и международных стандартов, проходит контроль качества и сертификацию. Состоит из:
- корпуса спиралевидной формы;
- рабочего колеса с лопатками вперед- или назад загнутого типа;
- электродвигателя.
Корпус изготавливается из высокопрочной стали. Наносится слой порошкового покрытия для защиты от коррозии. Двигатель имеет встроенную защиту от перегрева, обеспечивающую автоматический останов и перезапуск. Могут применяться тиристорные или трансформаторные регуляторы скорости (приобретаются отдельно).
Типоразмер | Электродвигатель | Параметры в рабочей зоне | Производительность, м3/с | Полное давление, Па | Масса, кг | ||
Диаметр рабочего колеса | Частота вращения, об/мин. | Установленная мощность, кВт | Тип электродвигателя | ||||
3,15 | 1 | 920 | 0,25 | 63В6 | 0,6-1,2 | 100-0 | 31 |
4 | 1 | 890 | 0,18 | 63A6 | 0,42-0,87 | 140-0 | 46 |
4 | 1,1 | 890 | 0,25 | 63B6 | 0,56-1,2 | 170-0 | 46 |
4 | 0,95 | 1370 | 0,37 | 63B4 | 0,56-1,14 | 300-0 | 46 |
4 | 1 | 1390 | 0,55 | 71A4 | 0,65-1,35 | 340-0 | 55 |
4 | 1,05 | 1390 | 0,75 | 71B4 | 0,76-1,57 | 375-0 | 55 |
5 | 0,95 | 910 | 0,37 | 71A6 | 0,71-1,5 | 200-0 | 75 |
5 | 1 | 900 | 0,55 | 71B6 | 0,85-1,7 | 225-0 | 75 |
5 | 1,1 | 930 | 0,75 | 80A6 | 1,15-2,5 | 290-0 | 80 |
5 | 1 | 1405 | 1,5 | 80B4 | 1,3-2,7 | 545-0 | 80 |
5 | 1,05 | 1420 | 2,2 | 90L4 | 1,5-3,2 | 610-0 | 90 |
5 | 1,1 | 1430 | 3 | 100S4 | 1,8-3,7 | 680-0 | 95 |
5,6 | 0,95 | 900 | 0,55 | 71B6 | 1,0-2,2 | 250-0 | 80 |
5,6 | 1 | 930 | 0,75 | 80A6 | 1,2-2,5 | 300-0 | 85 |
5,6 | 1,05 | 930 | 1,1 | 80B6 | 1,4-2,9 | 330-0 | 85 |
5,6 | 0,95 | 1420 | 2,2 | 90L4 | 1,6-3,3 | 630-0 | 95 |
5,6 | 1 | 1430 | 3 | 100S4 | 1,9-3,8 | 705-0 | 100 |
5,6 | 1,05 | 1430 | 4 | 100L4 | 2,2-4,4 | 780-0 | 110 |
5,6 | 1,1 | 1430 | 5,5 | 112M4 | 2,5-5,2 | 855-0 | 120 |
6,3 | 0,95 | 930 | 1,1 | 80B6 | 1,5-3,0 | 340-0 | 110 |
6,3 | 1 | 940 | 1,5 | 90L6 | 1,7-3,6 | 385-0 | 120 |
6,3 | 1,05 | 950 | 2,2 | 100L6 | 2,0-4,3 | 435-0 | 135 |
6,3 | 1,1 | 950 | 3 | 112MA6 | 2,3-4,8 | 475-0 | 145 |
6,3 | 0,95 | 1430 | 4 | 100L4 | 2,3-4,5 | 805-0 | 135 |
6,3 | 1 | 1430 | 5,5 | 112M4 | 2,7-5,5 | 890-0 | 145 |
6,3 | 1,05 | 1450 | 7,5 | 132S4 | 3,1-6,5 | 1015-0 | 165 |
6,3 | 1,1 | 1450 | 11 | 132M4 | 3,6-7,5 | 1110-0 | 185 |
7,1 | 0,95 | 950 | 2,2 | 100L6 | 2,2-4,5 | 450-0 | 140 |
7,1 | 1 | 950 | 3 | 112MA6 | 2,5-5,2 | 500-0 | 160 |
7,1 | 1,05 | 950 | 4 | 112MB6 | 2,9-6,0 | 550-0 | 160 |
7,1 | 1,1 | 960 | 5,5 | 132S6 | 3,4-7,0 | 620-0 | 180 |
7,1 | 0,95 | 1450 | 7,5 | 132S4 | 3,3-6,8 | 1055-0 | 180 |
7,1 | 1 | 1450 | 11 | 132M4 | 3,8-8,0 | 1165-0 | 195 |
7,1 | 1,05 | 1450 | 15 | 160S4 | 4,5-9,2 | 1290-0 | 235 |
8 | 0,95 | 950 | 4 | 112MB6 | 3,1-6,4 | 575-0 | 220 |
8 | 1 | 960 | 5,5 | 132S6 | 3,6-7,5 | 650-0 | 240 |
8 | 1,05 | 970 | 7,5 | 132M6 | 4,3-8,8 | 730-0 | 260 |
8 | 1,1 | 970 | 11 | 160S6 | 4,9-10,1 | 800-0 | 300 |
8 | 0,95 | 1450 | 15 | 160S4 | 4,7-9,7 | 1335-0 | 300 |
8 | 1 | 1450 | 18,5 | 160M4 | 5,5-11,3 | 1480-0 | 325 |
8 | 1,05 | 1460 | 22 | 180S4 | 6,4-13,2 | 1655-0 | 340 |
8 | 1,1 | 1460 | 30 | ||||
9 | 0,95 | 710 | 3 | 112MB8 | 3,3-6,8 | 405-0 | 250 |
9 | 1 | 710 | 4 | 132S8 | 3,8-7,9 | 450-0 | 270 |
9 | 1,05 | 710 | 5,5 | 132M8 | 4,4-9,2 | 495-0 | 290 |
9 | 1,1 | 720 | 7,5 | 160S8 | 5,1-10,5 | 560-0 | 330 |
9 | 1 | 970 | 11 | 160S6 | 5,2-10,8 | 840-0 | 330 |
9 | 1,05 | 975 | 15 | 160M6 | 6,1-12,5 | 935-0 | 355 |
10 | 0,95 | 710 | 5,5 | 132M8 | 4,5-8,8 | 500-0 | 355 |
10 | 1 | 720 | 7,5 | 160S8 | 5,3-10,5 | 570-0 | 395 |
10 | 1,05 | 720 | 11 | 160M8 | 6,3-12,0 | 630-0 | 420 |
10 | 0,95 | 975 | 15 | 160M6 | 6,2-11,2 | 945-0 | 420 |
10 | 1 | 975 | 18,5 | 180M6 | 7,2-12,9 | 1050-0 | 455 |
10 | 1,05 | 975 | 22 | 200M6 | 8,4-16,0 | 1150-0 | 530 |
10 | 1,1 | 980 | 30 | 200L6 | 9,7-19,1 | 1280-0 | 570 |
11,2 | 1 | 720 | 11 | 160M8 | 7,5-15,4 | 715-0 | 455 |
11,2 | 1,05 | 725 | 15 | 180M8 | 8,7-18,0 | 800-0 | 490 |
11,2 | 1,1 | 730 | 18,5 | 200M8 | 10,1-20,8 | 890-0 | 565 |
11,2 | 0,95 | 975 | 22 | 200M6 | 8,7-17,9 | 1185-0 | 565 |
11,2 | 1 | 980 | 30 | 200L6 | 10,2-21,0 | 1325-0 | 605 |
11,2 | 1,05 | 985 | 37 | 225M6 | 11,9-24,4 | 1475-0 | 650 |
12,5 | 0,95 | 730 | 18,5 | 200M8 | 9,1-18,6 | 830-0 | 615 |
12,5 | 1 | 730 | 22 | 200L8 | 10,6-22,0 | 915-0 | 655 |
12,5 | 1,05 | 735 | 30 | 225M8 | 12,3-25,3 | 1025-0 | 700 |
Преимущества радиального вентилятора ВКР
Характеризуется:
- энергоэффективностью;
- малыми пусковыми токами;
- плавной регулировкой;
- встроенной защитой от перегревов и перегрузок.
Крышный ВКР поставляется с руководством пользователя, монтажной схемой. Надёжная установка на вентиляционной шахте обеспечивается квадратной площадкой, фиксируемой болтами или винтами.
Отличия вентиляторов ВКРС от ВКР
У ВКР рабочее колесо имеет 12 лопаток, а у ВКРС — 6 или 9 лопаток (в зависимости от исполнения). Внешне вентиляторы ничем не отличаются.

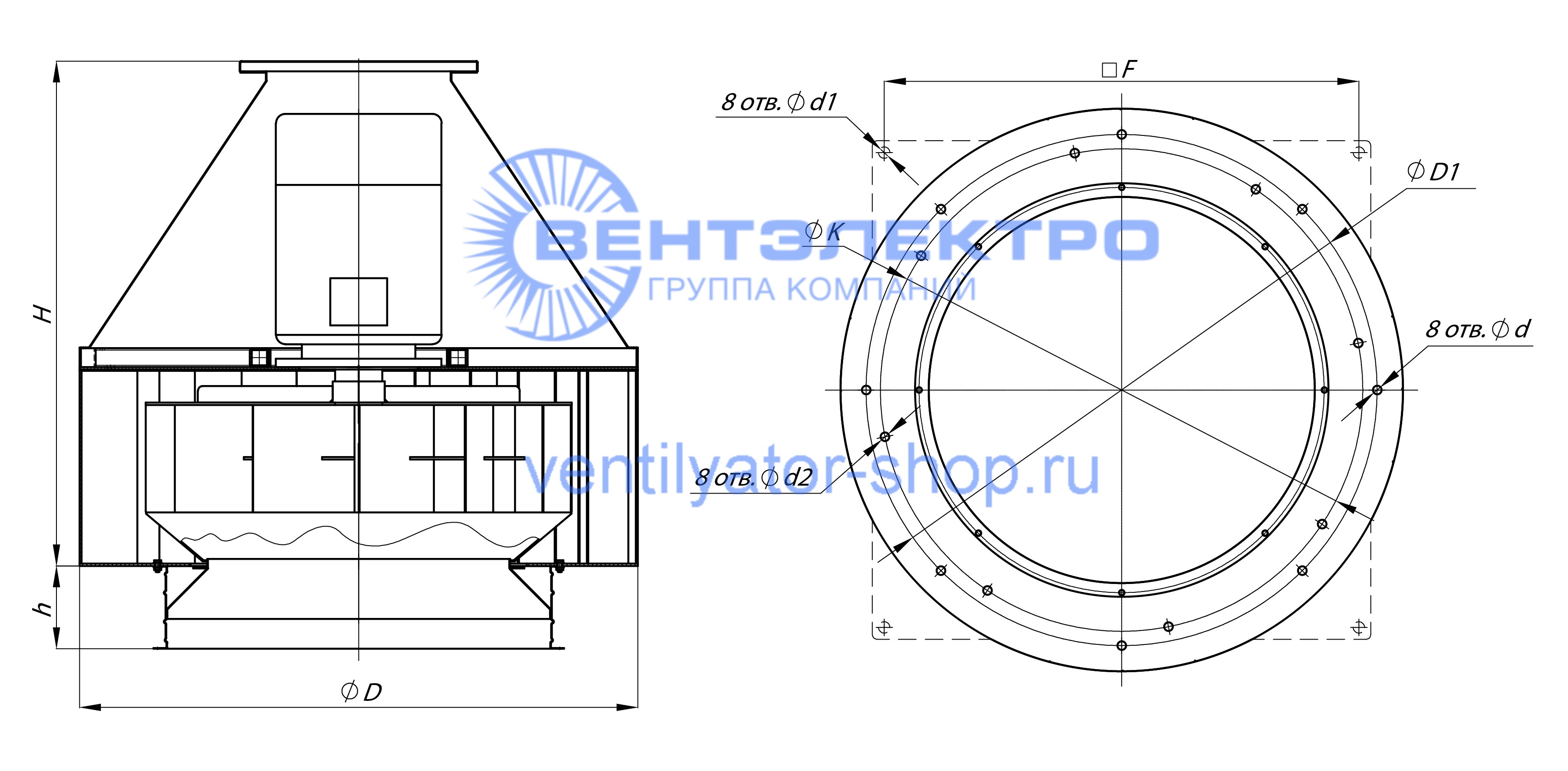

Размеры вентилятора ВКР
Типоразмер | Диаметры , мм | H, мм | Диаметры, мм | h, мм | |||||
D | D1 | F | K | d | d1 | d2 | |||
3,15 | 530 | 450 | --- | 500 | 450 | 14 | --- | 10 | --- |
4 | 650 | 595 | 530 | 601 | --- | 12 | 15 | --- | --- |
5 | 720 | 595 | --- | 836 | --- | 16 | --- | --- | --- |
5,6 | 870 | 772 | 690 | 770 | --- | 16 | 15 | --- | --- |
6,3 | 860 | 772 | --- | 890 | --- | 16 | --- | --- | --- |
7,1 | 870 | 772 | --- | 890 | 805 | 16 | --- | 13 | 70 |
8 | 1154 | 1072 | --- | 1140 | --- | 16 | --- | --- | --- |
9 | 1180 | 1072 | --- | 1066 | --- | 16 | --- | --- | 175 |
10 | 1400 | 1272 | --- | 1185 | --- | 16 | --- | --- | 265 |
11,2 | 1500 | 1272 | --- | 1385 | --- | 16 | --- | --- | 265 |
12,5 | 1650 | 1522 | --- | 1456 | --- | 16 | 18 | --- | 325 |
Акустические характеристики
Типоразмер | Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
3,15 | 1400 | 56 | 56 | 60 | 62 | 61 | 58 | 53 | 46 | 65 |
4 | 1000 | 68 | 75 | 77 | 80 | 74 | 66 | 58 | 51 | 79 |
5 | 1000 | 78 | 81 | 83 | 81 | 77 | 77 | 71 | 58 | 83 |
5 | 1500 | 80 | 83 | 85 | 83 | 79 | 79 | 73 | 60 | 85 |
5,6 | 1000 | 77 | 81 | 84 | 85 | 81 | 78 | 70 | 60 | 86 |
5,6 | 1500 | 79 | 83 | 86 | 87 | 83 | 80 | 72 | 62 | 88 |
6,3 | 1000 | 75 | 81 | 86 | 89 | 85 | 78 | 69 | 62 | 89 |
6,3 | 1500 | 89 | 83 | 88 | 91 | 83 | 80 | 71 | 64 | 91 |
7,1 | 1000 | 80 | 86 | 87 | 89 | 86 | 80 | 71 | 63 | 90 |
7,1 | 1500 | 82 | 88 | 89 | 91 | 88 | 82 | 73 | 65 | 92 |
8 | 1000 | 84 | 91 | 89 | 90 | 87 | 82 | 73 | 64 | 91 |
8 | 1500 | 86 | 93 | 91 | 92 | 89 | 84 | 75 | 66 | 93 |
9 | 750 | 84 | 95 | 95 | 94 | 91 | 86 | 77 | 68 | 96 |
9 | 1000 | 86 | 97 | 97 | 96 | 93 | 88 | 79 | 70 | 98 |
10 | 750 | 92 | 99 | 97 | 98 | 95 | 90 | 81 | 72 | 99 |
11,2 | 750 | 92 | 99 | 97 | 96 | 94 | 86 | 78 | 70 | 98 |
11,2 | 1000 | 94 | 101 | 99 | 98 | 96 | 88 | 80 | 72 | 100 |
12,5 | 500 | 92 | 99 | 97 | 94 | 92 | 82 | 74 | 68 | 96 |
