Особенности осевых вентиляторов ВС 10-400
ВС 10-400 относится к струйным вентиляторам низкого давления. На рабочем колесе может быть установлено до 6 лопастей, дальность создаваемого воздушного потока которых составляет 20-55 м (зависит от модификации, за конечную точку принимается та, где скорость воздушного потока падает до 0,5 м/с). Скорость движения воздушных масс уменьшается с расстоянием, объём воздуха, наоборот, увеличивается (объём движимого воздуха на конце струи в 40 раз больше объёма воздуха у выходного сечения вентилятора).
Струйный осевой вентилятор ВС 10-400 состоит из следующих узлов:
- Рабочее колесо;
- Электродвигатель;
- Опорная часть;
- Цилиндрический корпус;
- Защитная сетка.
Принцип работы заключается в передаче энергии от колеса, вращаемого электродвигателем, к потоку воздушной смеси. Аэродинамическое воздействие приводит воздушные массы в движение лопастями колеса.
В зависимости от способа установки осевой вентилятор ВС 10-400 можно условно назвать подвесным, напольным, настенным. Используется как без воздуховода, так и с ним. Способен перемещать большие объёмы воздуха, расходуя минимум энергии.
Область применения
- Вентиляция помещений с высокой теплоотдачей (например, электростанции).
- Охлаждение нагретых материалов.
- Сушка помещений, ёмкостей.
- Вентиляция магазинов, кинотеатров, торгово-развлекательных центров и т.д.
Условия эксплуатации
Струйные ВС 10-400 производятся в климатическом исполнении (У) и (Т), используются в условиях второй и третьей категории размещения согласно ГОСТ 15150-69. Могут перемещать воздух, не содержащий твёрдые примеси, липкие вещества и частицы прессованных веществ, при температуре от – 40 до +40 градусов.
Монтаж струйного осевого ВС 10-400 должен выполняться с соблюдением ПУЭ. Ко всем движущимся частям электрооборудования доступ ограничивается. Во время эксплуатации необходимо периодически проводить ТО и планово-предупредительный ремонт (периодичность выполнения указана в паспорте изделия).
Особое внимание следует уделить заземлению, состоянию лопаток, зазоры между рабочим колесом и корпусом должны отсутствовать. Работы по техническому обслуживанию могут проводиться только квалифицированным электротехническим персоналом.
Нельзя использовать вентилятор если появились стук или вибрация, а также превышена разрешённая температура узлов двигателя.
Технические характеристики осевых вентиляторов ВС 10-400
Модель | Установочная мощность, кВт | Частота вращения РК, об/мин | Производительность, м3/ч | Дальнобойность, м | Масса, кг |
ВC 10-400-4 | 0,18 | 1500 | 4700 | 20 | 19 |
ВC 10-400-6,3 | 0,75 | 1500 | 15000 | 55 | 26 |
Крепление к фермам, перекрытию тремя подвесами

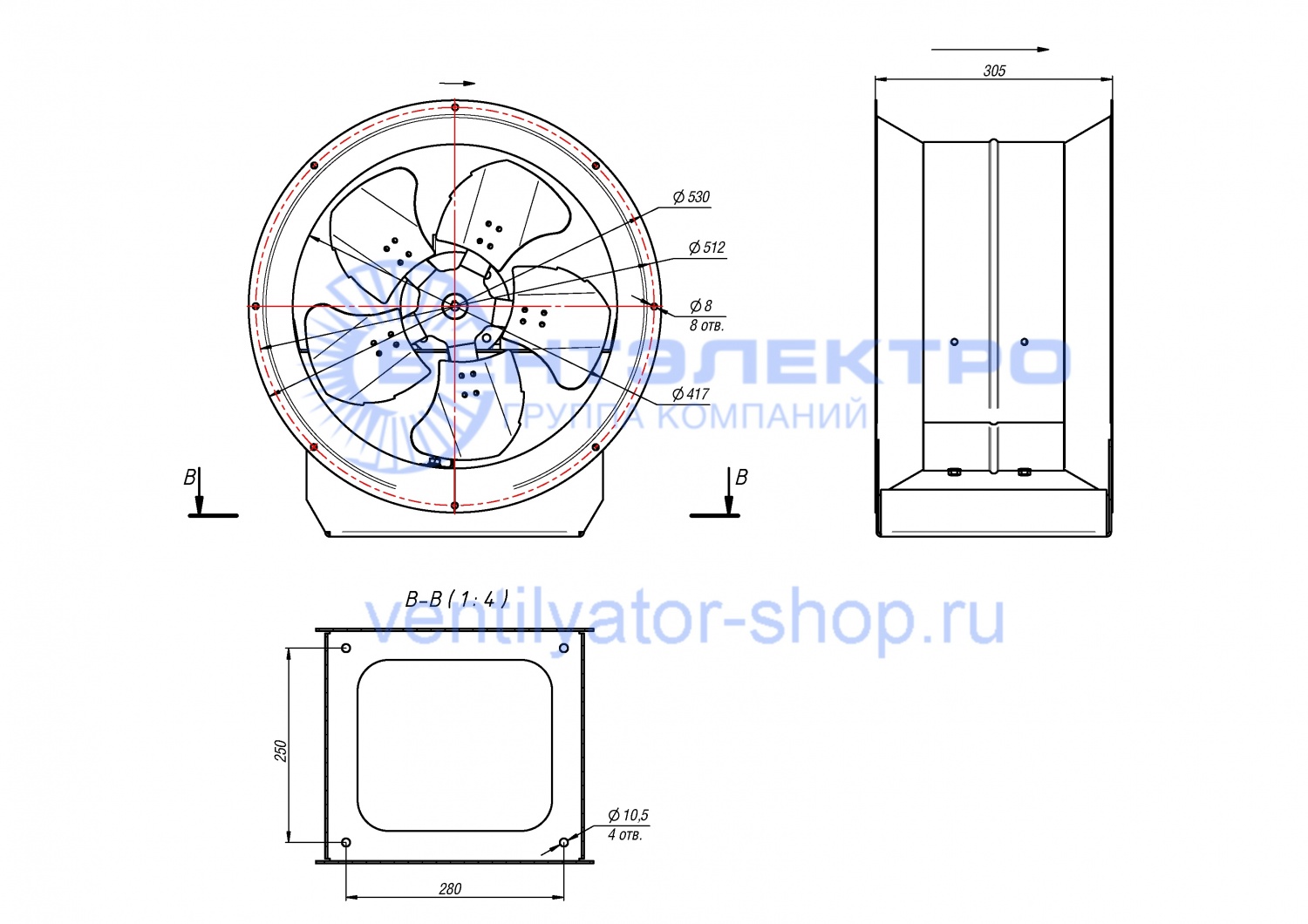

Габаритные и присоединительные размеры вентилятора ВС 10-400
Акустические характеристики ВС 10-400
Типоразмер ВС 10-400 | Частота вращения, об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
№4 | 1500 | 78 | 75 | 76 | 72 | 63 | 55 | 51 | 72 | 69 |
№6,3 | 1500 | 80 | 78 | 78 | 74 | 68 | 61 | 55 | 81 | 88 |
