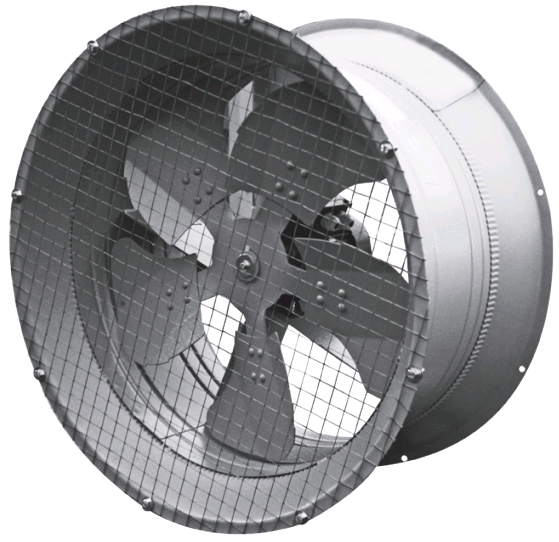

Описание вентилятора ВС 10-400-6,3
Струйный вентилятор осевого типа применяется для вентиляции помещений больших площадей любого назначения. Может использоваться для проветривания складов, туннелей и других объектов, в том числе, с большим скоплением людей.
Особенности осевого вентилятора ВС 10-400-6,3
Относится к струйным вентиляторам низкого давления. На рабочем колесе может быть установлено до 6 лопастей, дальность создаваемого воздушного потока которых составляет 20-55 м (зависит от модификации, за конечную точку принимается та, где скорость воздушного потока падает до 0,5 м/с). Скорость движения воздушных масс уменьшается с расстоянием, объём воздуха, наоборот, увеличивается (объём движимого воздуха на конце струи в 40 раз больше объёма воздуха у выходного сечения вентилятора).
Струйный осевой вентилятор ВС 10-400-6,3 состоит из следующих узлов:
- Рабочее колесо;
- Электродвигатель;
- Опорная часть;
- Цилиндрический корпус;
- Защитная сетка.
Принцип работы заключается в передаче энергии от колеса, вращаемого электродвигателем, к потоку воздушной смеси. Аэродинамическое воздействие приводит воздушные массы в движение лопастями колеса.
В зависимости от способа установки вентилятор можно условно назвать подвесным, напольным или настенным. Используется как без воздуховода, так и с ним. Способен перемещать большие объёмы воздуха, расходуя минимум энергии.
Область применения
- Вентиляция помещений с высокой теплоотдачей (например, электростанции).
- Охлаждение нагретых материалов.
- Сушка помещений, ёмкостей.
- Вентиляция магазинов, кинотеатров, торгово-развлекательных центров и т.д.
Условия эксплуатации
Струйный ВС 10-400-6,3 производится в климатическом исполнении (У) и (Т), используется в условиях второй и третьей категории размещения согласно ГОСТ 15150-69. Может перемещать воздух, не содержащий твёрдые примеси, липкие вещества и частицы прессованных веществ, при температуре от – 40 до +40 градусов.
Технические характеристики осевого вентилятора ВС 10-400-6,3
Типоразмер |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/ч |
Дальнобойность, м |
Масса, кг |
0,18 |
1500 |
4700 |
20 |
19 |
|
№ 6,3 |
0,75 |
1500 |
15000 |
55 |
26 |
Крепление струйного вентилятора к фермам, перекрытию тремя подвесами
Габаритные и присоединительные размеры вентилятора ВС 10-400-6,3
Акустические характеристики
Типоразмер |
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
1500 |
78 |
75 |
76 |
72 |
63 |
55 |
51 |
72 |
69 |
|
№ 6,3 |
1500 |
80 |
78 |
78 |
74 |
68 |
61 |
55 |
81 |
88 |
В наличии | В наличии |
Производительность, м3/ч | 15000 |
Частота вращения, об/мин | 1500 |
Мощность, Вт | 750 |
Тип | Осевой |
Расположение | Общий |
Предназначение | Приточный |
Вес, кг | 26 |
