- 0.12
- 0.18
- 0.25
- 0.37
- 0.55
- 0.75
- 3000
- общепромышленный
- взрывозащищённый
- алюминиевые сплавы
- коррозионностойкий
- разнородный
Условия доставки
Характеристики осевого вентилятора ВО 06-300 4
Осевой вентилятор ВО 06-300 4 применяют в системах приточной, вытяжной вентиляции, кондиционирования жилых зданий, промышленных объектов. Также используют в системах дымоудаления и воздушного отопления. В качестве среды выступает воздух без содержания взрывоопасных веществ, липких волокон.

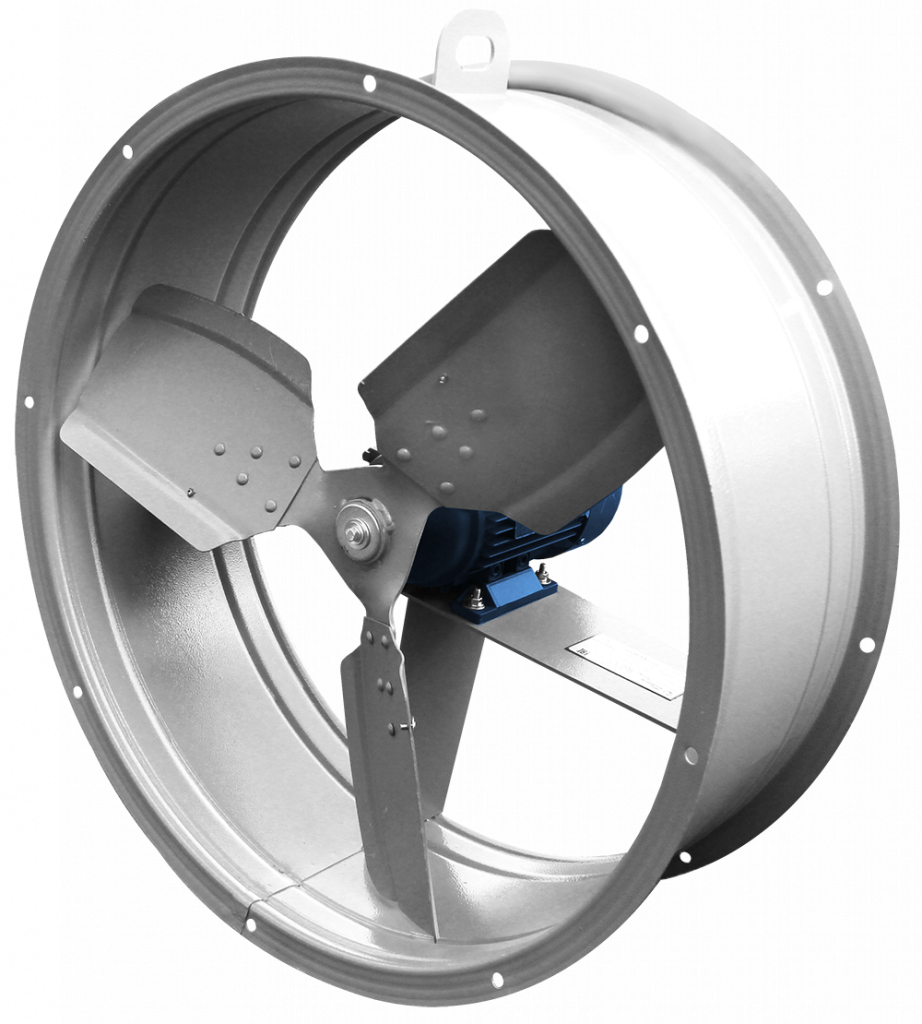

Описание ВО 06-300 4
Поставляется в готовом к эксплуатации виде. Роль корпуса играет обечайка, изготовленная из листового металлопроката, с приваренными фланцами, имеющими отверстия для присоединения воздуховодов. Лакокрасочное или порошковое покрытие обеспечивает дополнительную защиту от коррозии и агрессивных сред. Герметичность подключения к воздуховоду обеспечивается уплотнителем или гибкими вставками.
Внутри корпуса размещается рабочее колесо, соосно которому установлен электропривод. Ротор запрессован во втулку двигателя. Установка и фиксация корпуса на поверхность осуществляется на специальной подставке. Рабочее положение может быть только горизонтальным. Дополнительно можно установить лепестковые клапаны на входе для защиты от атмосферных осадков.
Аэродинамические характеристики
Габаритные и присоединительные размеры
Диаметры |
|
Размеры |
Расстояния между крепёжными отверстиями |
Диаметры |
|
|||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
h, мм |
C, мм |
C1, мм |
C2, мм |
C3, мм |
Lmax, мм |
B, мм |
d, мм |
d1, мм |
Кол-во отверстий, шт |
Кол-во лопаток, шт. |
400 |
410 |
450 |
490 |
255 |
315 |
295 |
270 |
310 |
387 |
235 |
10,5 |
13 |
8 |
3 |
В комплектации поставки осевого вентилятора ВО 06-300 4 идёт монтажная схема с габаритными и присоединительными размерами, а также руководство по эксплуатации. Техническое обслуживание необходимо производить в соответствии с рекомендациями производителя и регламента предприятия, зависящий от нагрузок и условий эксплуатации.
Акустические характеристики
Значение Lpi в октавных полосах f, Гц |
|||||||||
Частота вращения, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Lpa, дБА |
1500 |
78 |
85 |
76 |
73 |
70 |
65 |
59 |
53 |
76 |
3000 |
92 |
99 |
95 |
93 |
91 |
86 |
80 |
72 |
96 |
Измерения произведены со стороны нагнетания при номинальном режиме работы.
