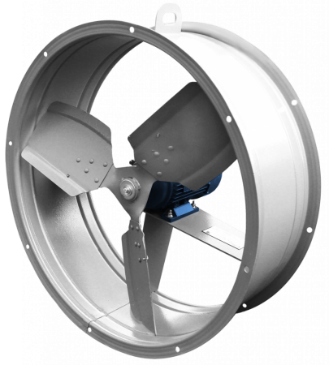

Описание ВО 06-300
Поставляется в готовом к эксплуатации виде. Роль корпуса играет обечайка, изготовленная из листового металлопроката, с приваренными фланцами, имеющими отверстия для присоединения воздуховодов. Лакокрасочное или порошковое покрытие обеспечивает дополнительную защиту от коррозии, агрессивных сред, придаёт эстетичный внешний вид. Герметичность подключения к воздуховоду обеспечивается уплотнителем или гибкими вставками.
Внутри корпуса размещается рабочее колесо, соосно которому установлен электропривод. Ротор запрессован во втулку двигателя. Установка и фиксация корпуса на поверхность осуществляется на специальной подставке. Рабочее положение может быть только горизонтальным. Дополнительно рекомендуется устанавливать лепестковые клапаны на входе, которые защитят от попадания атмосферных осадков.
Технические параметры вентиляторов ВО 06-300
- Производительность – от 2000 до 71000 м3/ч.
- Количество лопаток для типоразмеров 3,15; 4; 5; 6,3; 8 – три лопатки на колесе; для типоразмеров 10; 12,5 – пять лопаток.
- Мощность двигателя – от 0,12 до 7,5 кВт.
- Давление – до 330 Па.
- Низкие показатели шума.
Конструктивные элементы
- Осевое лопастное колесо
- Электромотор
- Цилиндрический корпус
Количество лопаток для типоразмеров 3,15; 4; 5; 6,3; 8 – три лопатки на колесе; для типоразмеров 10; 12,5 – пять лопаток.
|
Типоразмер вентилятора |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об./мин. |
Производительность, 103 Х м3/ч |
Полное давление, Па |
|
|
Масса,кг |
||||||
|
4 |
56А4 |
0,12 |
1500 |
2,0-3,2 |
90-25 |
13,5 |
|
63А4 |
0,25 |
1500 |
2,0-3,2 |
90-25 |
15,5 |
|
|
71А2 |
0,75 |
3000 |
4,1-6,8 |
350-170 |
18,5 |
|
|
5 |
63А4 |
0,37
|
1500
|
4,8-7,1
|
128-62
|
20,5
|
|
71А4 |
0,55 |
1500 |
4,8-7,1 |
128-62 |
22,5 |
|
|

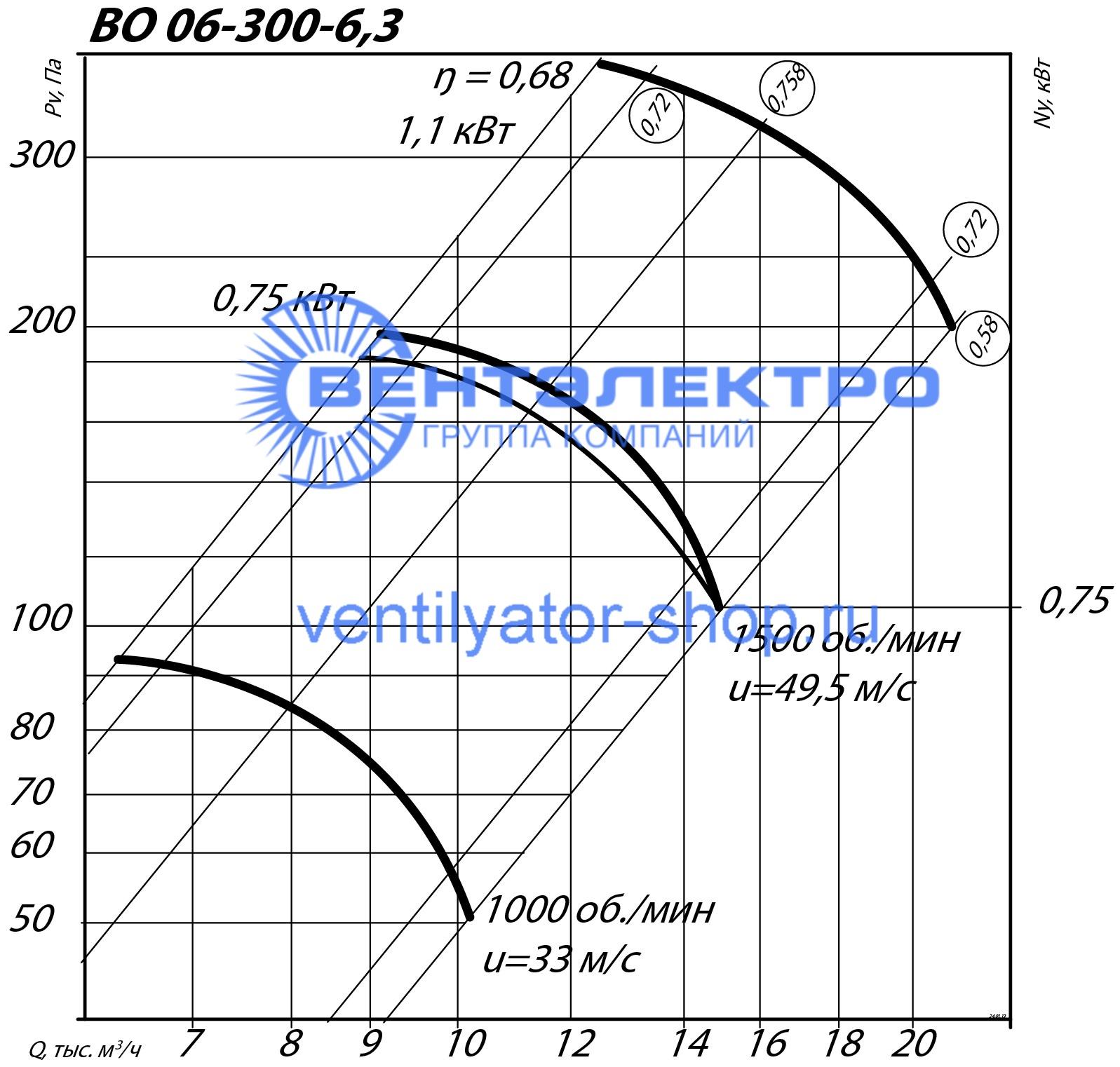

6 |
80А4 |
1,1
|
1500
|
9,6-15,0
|
213-110
|
34,5
|
|
80А6 |
0,75 |
1000 |
5,-10,0 |
93-50 |
35 |
|
|

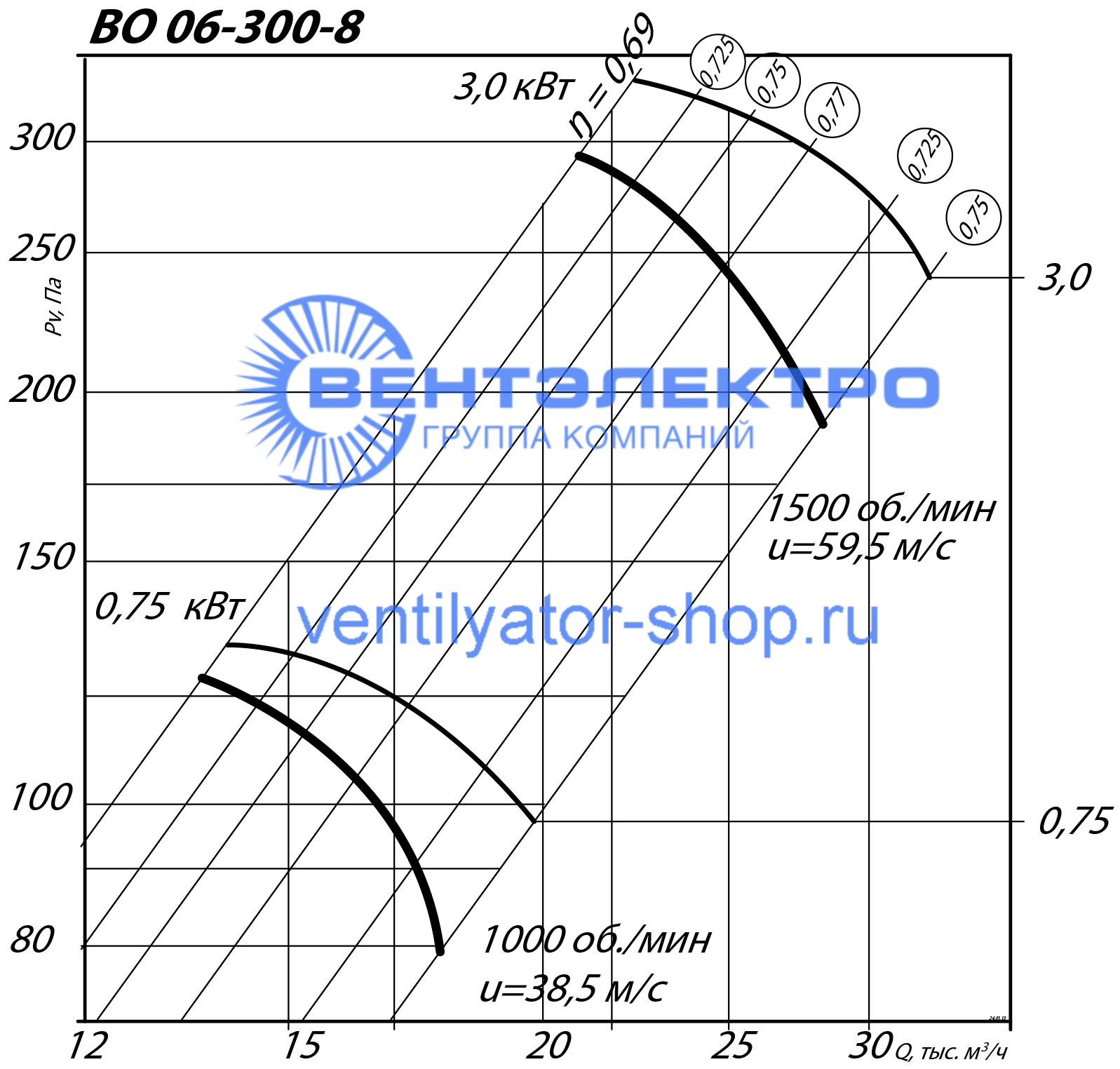

8 |
80А6 |
0,75
|
920
|
13,9-18,3
|
121-81
|
60
|
|
100S4 |
3 |
1420 |
21,4-28,2 |
296-193 |
75 |
|
|

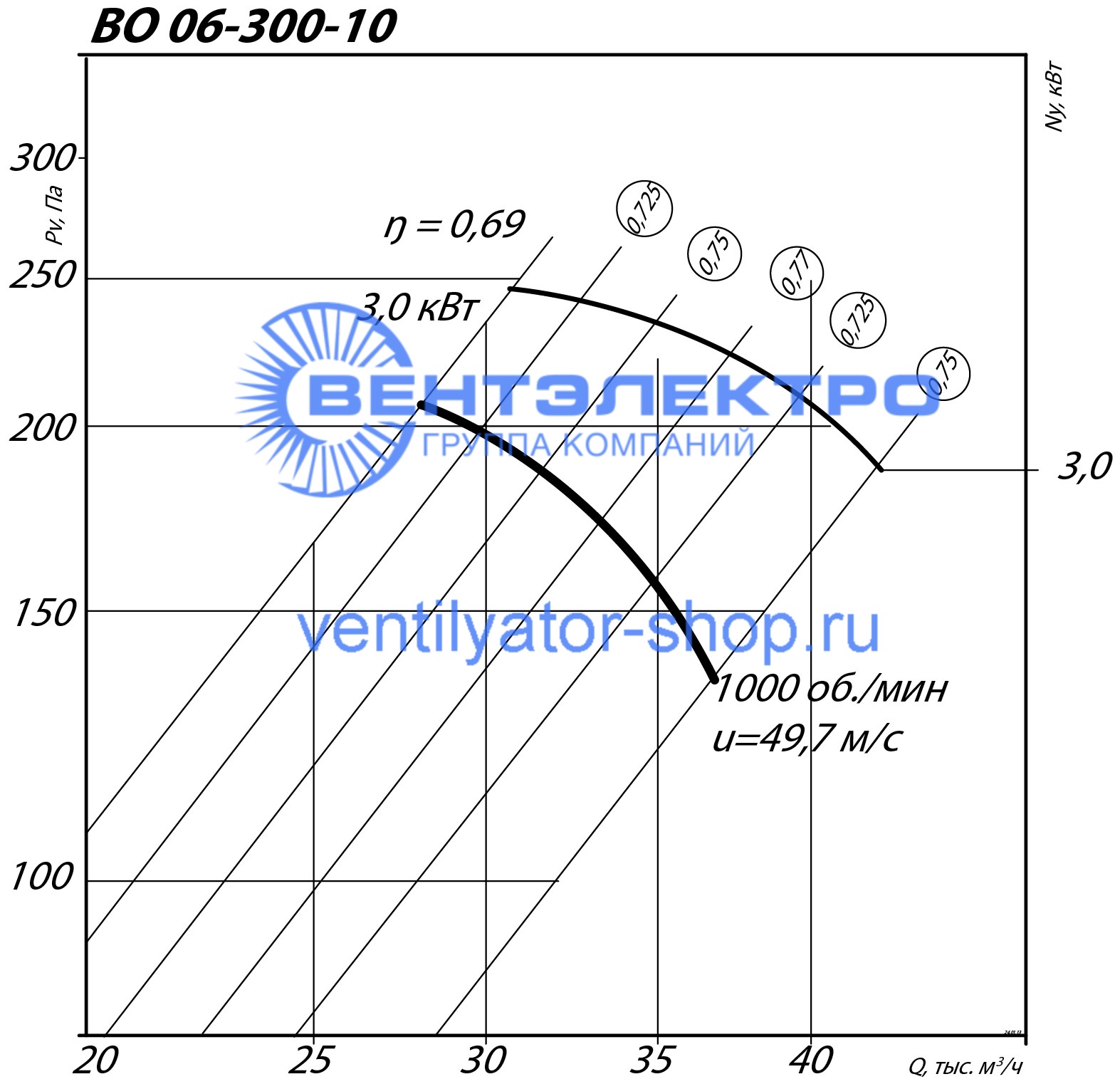

10 |
112МА6 |
3
|
950
|
28,0-36,9
|
207-136
|
105,5 |
|

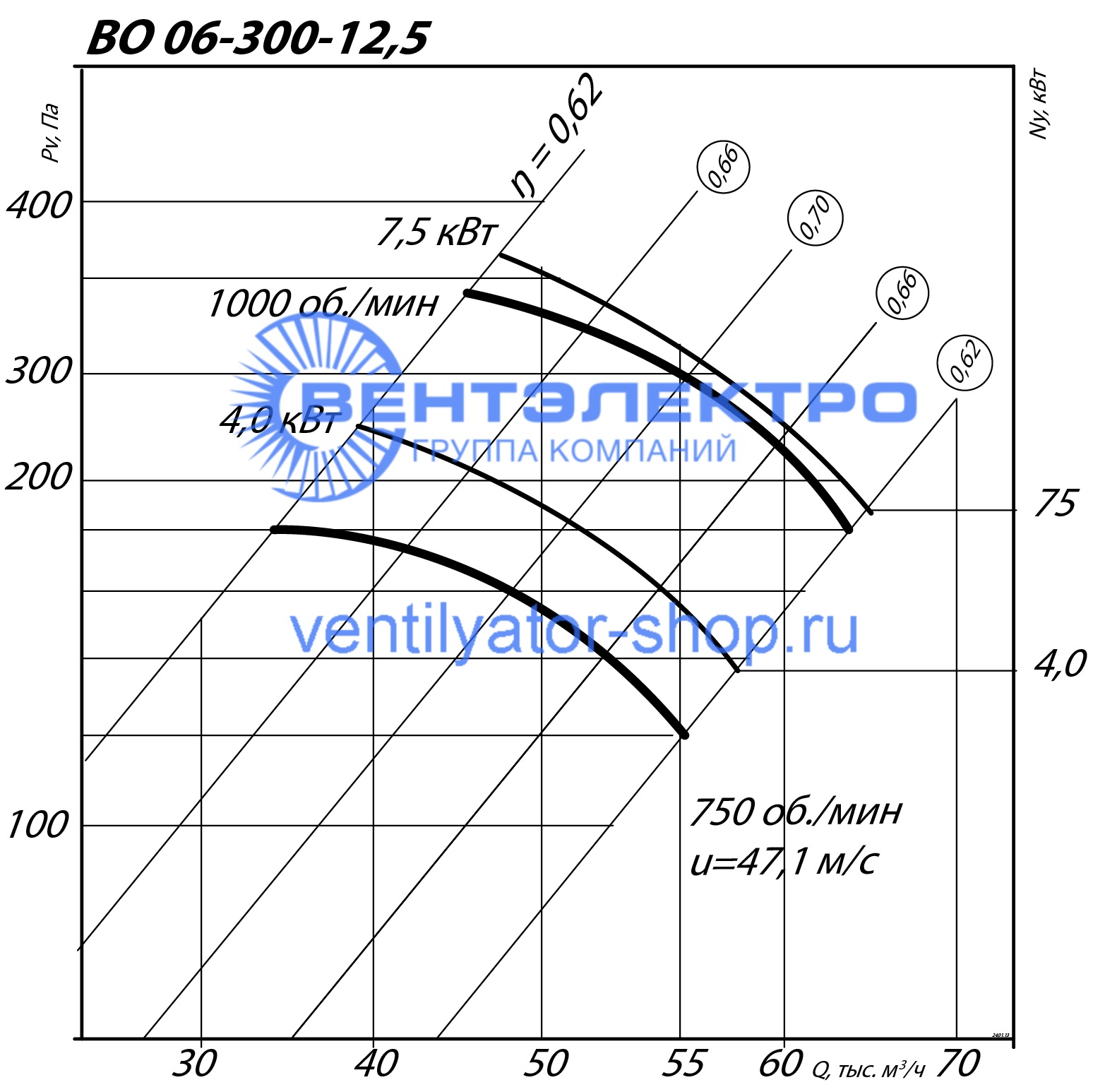

12,5 |
132S8 |
4
|
720
|
33,0-52,0
|
186-122
|
214,5
|
|
132M6 |
7,5 |
1000 |
45,0-71,0 |
230-330 |
235 |
Разновидности ВО
ВО 06-300 |
ВО 13-284 |
ВО 21-12 |
ВО 25-188 |
ВО 30-160 |
- 06-300 - низкого давления одностороннего всасывания
- 13-284 – изготавливается по ТУ 4861-002-85589750-2008
- 21-12 – с лопатками из усиленного стекловолокном полиамида
- 25-188 – низкого давления одностороннего всасывания для подпора воздуха
- 30-160 – низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса.

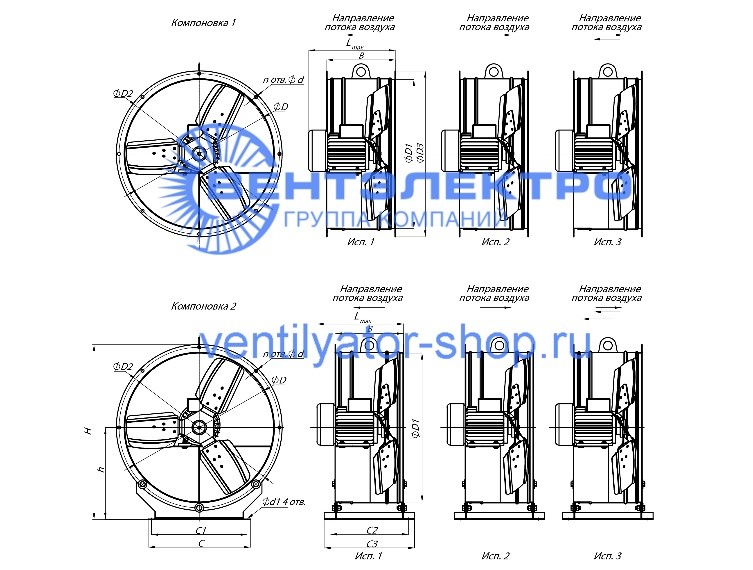

Габаритные, присоединительные размеры
|
Типоразмер |
Диаметры |
|
|
Размеры |
Расстояния между отверстиями для крепления |
Диаметры |
|
||||||||
|
D, мм |
D1, мм |
D2, мм |
H, мм |
h, мм |
C, мм |
C1, мм |
C2, мм |
C3, мм |
Lmax, мм |
B, мм |
d, мм |
d1, мм |
Кол-во отверстий, шт |
Кол-во лопаток, шт. |
|
|
№4 |
400 |
410 |
450 |
490 |
255 |
315 |
295 |
270 |
310 |
387 |
235 |
10,5 |
13 |
8 |
3 |
|
№5 |
500 |
510 |
550 |
600 |
316 |
350 |
330 |
270 |
310 |
431 |
270 |
10,5 |
13 |
8
|
3 |
|
№6,3 |
630 |
645 |
685 |
745 |
392 |
540 |
440 |
270 |
306 |
445 |
240 |
10,5
|
15 |
8 |
3 |
|
№8 |
800 |
820 |
860 |
940 |
500 |
700 |
670 |
215 |
270 |
440 |
275 |
10,5 |
14 |
16 |
3 |
|
№10 |
1000 |
1024 |
1060 |
1140 |
595 |
945 |
900 |
330 |
390 |
575 |
400 |
11 |
17 |
16 |
5 |
|
№12,5 |
1250 |
1278 |
1317 |
1395 |
720 |
1100 |
1146 |
400 |
490 |
615 |
500 |
12 |
18 |
16 |
5 |
В комплектации поставки осевого вентилятора ВО 06-300 идёт монтажная схема, в которой указаны габаритные и присоединительные размеры, а также руководство по эксплуатации. Техническое обслуживание необходимо производить в соответствии с рекомендациями производителя и регламента предприятия, который зависит от нагрузок и условий эксплуатации.
