Характеристики осевого вентилятора ВО 06-300 8
Осевой вентилятор ВО 06-300 8 применяют в системах приточной, вытяжной вентиляции, кондиционирования жилых зданий, промышленных объектов. Также используют в системах дымоудаления и воздушного отопления. В качестве среды выступает воздух без содержания взрывоопасных веществ, липких волокон.

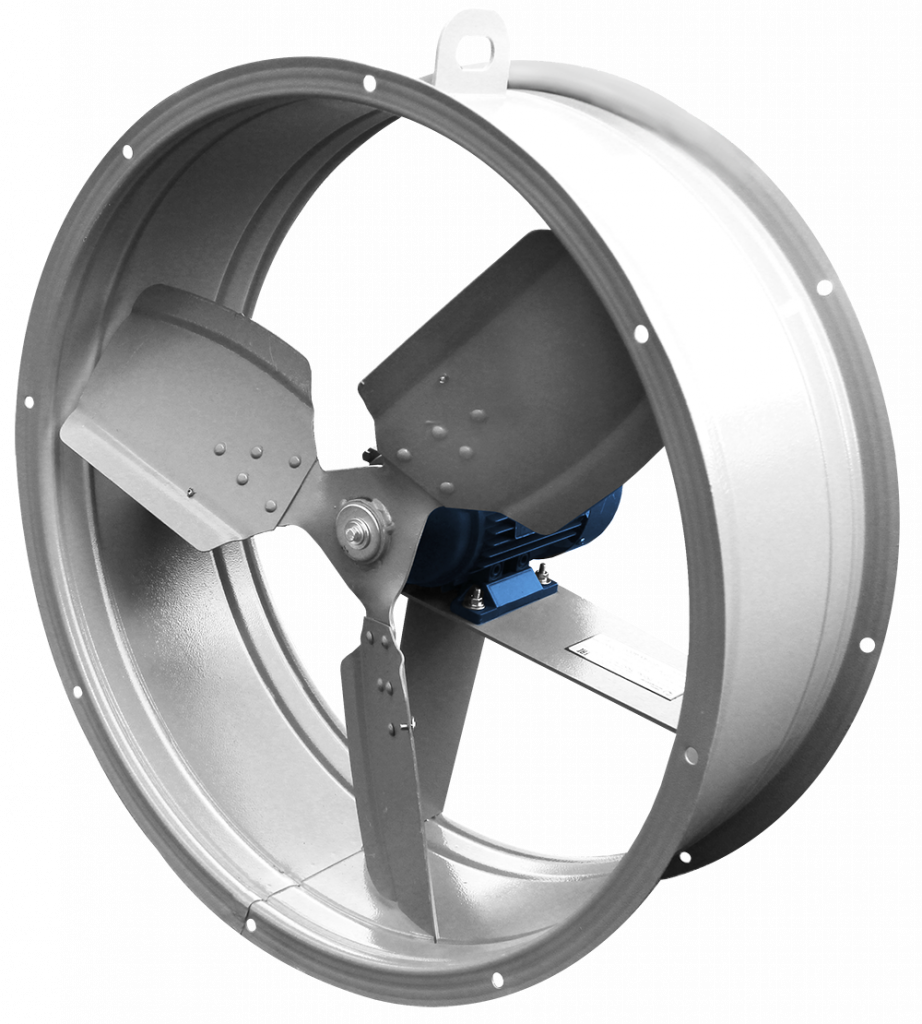

Описание ВО 06-300 8
Поставляется в готовом к эксплуатации виде. Роль корпуса играет обечайка, изготовленная из листового металлопроката, с приваренными фланцами, имеющими отверстия для присоединения воздуховодов. Лакокрасочное или порошковое покрытие обеспечивает дополнительную защиту от коррозии и агрессивных сред. Герметичность подключения к воздуховоду обеспечивается уплотнителем или гибкими вставками.
Внутри корпуса размещается рабочее колесо, соосно которому установлен электропривод. Ротор запрессован во втулку двигателя. Установка и фиксация корпуса на поверхность осуществляется на специальной подставке. Рабочее положение может быть только горизонтальным. Дополнительно можно установить лепестковые клапаны на входе для защиты от атмосферных осадков.
Аэродинамические характеристики
Габаритные и присоединительные размеры
Диаметры |
|
Размеры |
Расстояния между крепёжными отверстиями |
Диаметры |
|
|||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
h, мм |
C, мм |
C1, мм |
C2, мм |
C3, мм |
Lmax, мм |
B, мм |
d, мм |
d1, мм |
Кол-во отверстий, шт |
Кол-во лопаток, шт. |
800 |
820 |
860 |
940 |
500 |
700 |
670 |
215 |
270 |
440 |
275 |
10,5 |
14 |
16 |
3 |
В комплектации поставки осевого вентилятора ВО 06-300 12,5 идёт монтажная схема с габаритными и присоединительными размерами, а также руководство по эксплуатации. Техническое обслуживание необходимо производить в соответствии с рекомендациями производителя и регламента предприятия, зависящий от нагрузок и условий эксплуатации.
Акустические характеристики
Значение Lpi в октавных полосах f, Гц |
|||||||||
Частота вращения, об/мин |
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
Lpa, дБА |
1000 |
92 |
99 |
90 |
87 |
84 |
79 |
73 |
67 |
90 |
1500 |
103 |
110 |
101 |
98 |
95 |
90 |
84 |
78 |
101 |
Измерения произведены со стороны нагнетания при номинальном режиме работы.
