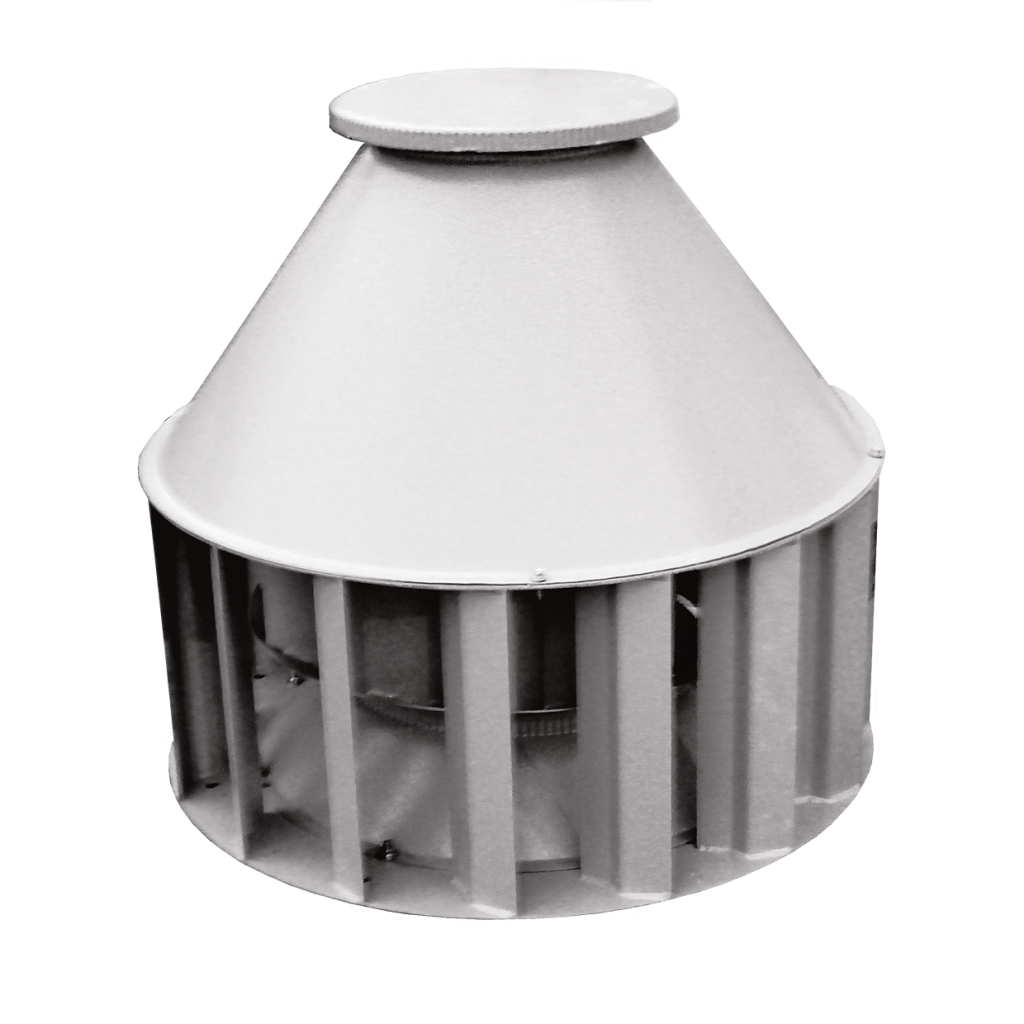

Крышный вентилятор ВКР 7,1
ВКР 7,1 применяется для организации общеобменной вентиляции или систем дымоудаления. Устанавливается в зданиях промышленного назначения, административных, офисных, торговых центрах, детских садах и школах, а также других объектах.
Рассчитан на транспортировку воздуха и газовоздушных рабочих сред, без агрессивных, легковоспламеняющихся примесей, липких и волокнистых частиц.
Конструкция вентилятора ВКР 7,1
- корпус из прочной оцинкованной стали;
- кожух, обеспечивающий защиту от дождя, снега, иных внешних факторов;
- электродвигатель переменного тока;
- ротор;
- рабочее колесо с профилированными лопатками.
Преимущества крышного вентилятора ВКР 7,1
- производительность до 5,2 м3/c;
- полное давление до 500 Па;
- уровень шума до дБ(А);
- надежность;
- отказоустойчивость;
- вес 160 кг.
Описание
Крышный ВКР 7,1 вентилятор производится в соответствии с требованиями международных стандартов, проходит различные виды контроля, испытаний, сертификацию.
Крышный вентилятор поставляется в заводской упаковке полностью готовым к работе. В комплектацию входит технический паспорт, монтажная схема и инструкция. Установка осуществляется на каркас или с непосредственным анкерным креплением к кровле. Должны соблюдаться правила и требования нормативов, техника безопасности, рекомендации производителя.
Встроенная защита от перегрева. Возможна работа в автономном режиме и в автоматизированных системах, с организацией обратной связи от датчиков температуры и задымленности, автоматическим пуском и выводом в резерв, регулировкой скорости.
Специального технического обслуживания вентилятор ВКР 7,1 не требует. Периодически производится очистка от пыли, частота которой зависит от загрязненности воздуха и режимов работы.
Технические характеристики крышного вентилятора ВКР
Марка вентилятора | D рабочего колеса | Частота вращения об/мин | Электродвигатель | Параметры в рабочей зоне | Масса, кг | ||
Установленная мощность, кВт | Тип электродвигателя | Производительность м³/с | Полное давление, Па | ||||
ВКР №7,1 | 0,95 | 950 | 2,2 | 100L6 | 2,2-4,5 | 450-0 | 140 |
1 | 950 | 3 | 112MA6 | 2,5-5,2 | 500-0 | 160 | |
1,05 | 950 | 4 | 112MB6 | 2,9-6,0 | 550-0 | 160 | |
1,1 | 960 | 5,5 | 132S6 | 3,4-7,0 | 620-0 | 180 | |
0,95 | 1450 | 7,5 | 132S4 | 3,3-6,8 | 1055-0 | 180 | |
1 | 1450 | 11 | 132M4 | 3,8-8,0 | 1165-0 | 195 | |
1,05 | 1450 | 15 | 160S4 | 4,5-9,2 | 1290-0 | 235 | |
1,1 | 1450 | 15 | 160S4 | 5,1-10,5 | 1410-0 | 235 |
Габаритные размеры
Типоразмер вентилятора | D, мм | D1, мм | F, мм | H, мм | K, мм | d, мм | d1, мм | d2, мм | h, мм |
ВКР №7,1 | 870 | 772 | - | 890 | 805 | 16 | - | 13 | 70 |
Аэродинамические характеристики
Акустические характеристики
Марка вентилятора | Частота вращения об/мин | Значение Lpi в октавных полосах f, Гц | Lpa, дБА | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
ВКР №7,1 | 1000 | 80 | 86 | 87 | 89 | 86 | 80 | 71 | 63 | 90 |
1500 | 82 | 88 | 89 | 91 | 88 | 82 | 73 | 65 | 92 |
