Технические характеристики вентилятора ВО 21-12
- Производительность – от 3000 до 12000 м3/ч.
- Рабочие лопатки регулируются по углу установки.
- Мощность двигателя – от 1,1 до 45 кВт.
- Давление – до 2000 Па.
- Наличие транспортировочных креплений.
- Низкие показатели шума.

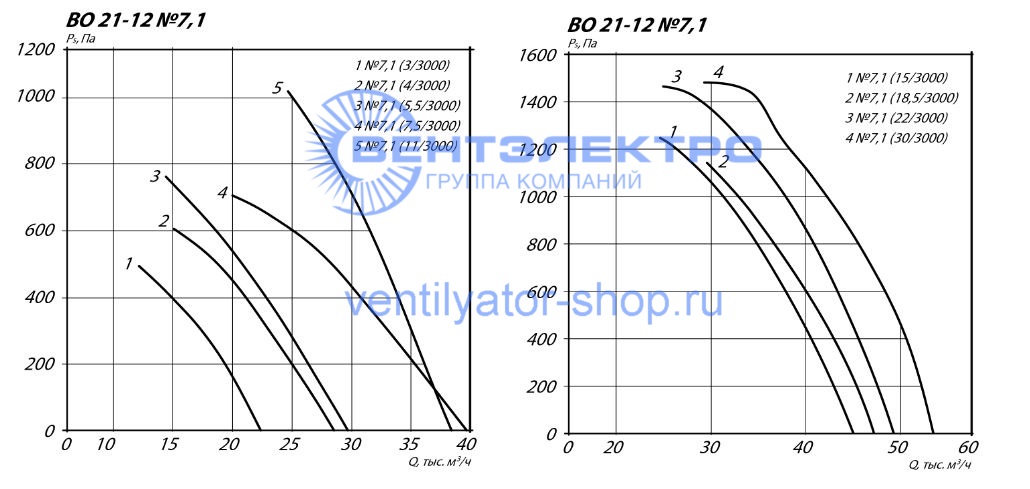

Типоразмер | Мощность двигателя, кВт | Синхронная частота оборотов, об/мин | Максимальное статическое давление, Па | Производительность, м³/ч | Масса, кг | ||
5 | 1,1 | 3000 | 396 | 5500 | - | 9781 | 25 |
1,5 | 3000 | 510 | 5500 | - | 11790 | 28 | |
2,2 | 3000 | 528 | 6000 | - | 13340 | 32 | |
3 | 3000 | 449 | 10000 | - | 15840 | 36 | |
4 | 3000 | 676 | 10000 | - | 15370 | 47 | |
5,5 | 3000 | 857 | 10000 | - | 17950 | 51 | |
7,5 | 3000 | 934 | 10000 | - | 19600 | 74 | |
5,6 | 1,5 | 3000 | 497 | 6000 | - | 13150 | 31 |
2,2 | 3000 | 528 | 8000 | - | 15880 | 35 | |
3 | 3000 | 552 | 10000 | - | 18530 | 40 | |
4 | 3000 | 561 | 12000 | - | 21150 | 50 | |
5,5 | 3000 | 618 | 12000 | - | 23250 | 54 | |
7,5 | 3000 | 530 | 15000 | - | 25000 | 66 | |
6,3 | 2,2 | 3000 | 432 | 10000 | - | 17450 | 37 |
3 | 3000 | 556 | 12000 | - | 21720 | 42 | |
4 | 3000 | 574 | 15000 | - | 25790 | 52 | |
5,5 | 3000 | 628 | 15000 | - | 29160 | 56 | |
7,5 | 3000 | 1106 | 15000 | - | 27400 | 68 | |
11 | 3000 | 1057 | 20000 | - | 33140 | 98 | |
15 | 3000 | 1212 | 25000 | - | 37070 | 173 | |
18,5 | 3000 | 1267 | 25000 | - | 39940 | 196 | |
7,1 | 3 | 3000 | 495 | 12000 | - | 22430 | 44 |
4 | 3000 | 605 | 15000 | - | 28430 | 55 | |
5,5 | 3000 | 702 | 15000 | - | 34880 | 59 | |
7,5 | 3000 | 732 | 15000 | - | 36940 | 71 | |
11 | 3000 | 1006 | 25000 | - | 38320 | 101 | |
15 | 3000 | 1219 | 25000 | - | 45000 | 179 | |
18,5 | 3000 | 1126 | 30000 | - | 47120 | 202 | |
22 | 3000 | 1461 | 25000 | - | 47890 | 231 | |
30 | 3000 | 1471 | 30000 | - | 54830 | 264 | |
8 | 7,5 | 3000 | 935 | 20000 | - | 33980 | 82 |
11 | 3000 | 1338 | 20000 | - | 44080 | 112 | |
15 | 3000 | 1372 | 20000 | - | 44500 | 202 | |
18,5 | 3000 | 1342 | 30000 | - | 54610 | 224 | |
22 | 3000 | 1457 | 35000 | - | 63150 | 253 | |
30 | 3000 | 1411 | 40000 | - | 72140 | 286 | |
2,2 | 1500 | 315 | 15000 | - | 26230 | 60 | |
3 | 1500 | 345 | 15000 | - | 32220 | 60 | |
4 | 1500 | 383 | 20000 | - | 31790 | 63 | |
5,5 | 1500 | 425 | 20000 | - | 36890 | 104 | |
7,5 | 1500 | 417 | 25000 | - | 41760 | 112 | |
11 | 1500 | 525 | 25000 | - | 46580 | 117 | |
15 | 1500 | 516 | 25000 | - | 44170 | 218 | |
9 | 4 | 1500 | 348 | 25000 | - | 38600 | 74 |
5,5 | 1500 | 420 | 25000 | - | 45570 | 109 | |
7,5 | 1500 | 486 | 30000 | - | 48290 | 117 | |
11 | 1500 | 474 | 35000 | - | 55300 | 122 | |
15 | 1500 | 450 | 40000 | - | 61260 | 228 | |
18,5 | 1500 | 536 | 40000 | - | 64790 | 243 | |
10 | 4 | 1500 | 378 | 25000 | - | 42700 | 81 |
5,5 | 1500 | 408 | 25000 | - | 51220 | 117 | |
7,5 | 1500 | 386 | 35000 | - | 55810 | 125 | |
11 | 1500 | 476 | 40000 | - | 60990 | 133 | |
15 | 1500 | 508 | 45000 | - | 71790 | 250 | |
18,5 | 1500 | 506 | 50000 | - | 77590 | 266 | |
22 | 1500 | 586 | 50000 | - | 76900 | 278 | |
30 | 1500 | 603 | 50000 | - | 84720 | 305 | |
11,2 | 5,5 | 1500 | 389 | 30000 | - | 51200 | 120 |
7,5 | 1500 | 455 | 35000 | - | 64720 | 127 | |
11 | 1500 | 535 | 40000 | - | 66760 | 132 | |
15 | 1500 | 598 | 40000 | - | 72800 | 250 | |
18,5 | 1500 | 578 | 50000 | - | 87440 | 266 | |
22 | 1500 | 715 | 50000 | - | 85440 | 290 | |
30 | 1500 | 688 | 55000 | - | 99000 | 317 | |
37 | 1500 | 686 | 60000 | - | 112700 | 376 | |
12,5 | 4 | 1000 | 273 | 20000 | - | 43970 | 149 |
5,5 | 1000 | 267 | 30000 | - | 54970 | 168 | |
7,5 | 1000 | 276 | 40000 | - | 68710 | 178 | |
11 | 1000 | 390 | 45000 | - | 73550 | 264 | |
15 | 1000 | 408 | 50000 | - | 87010 | 285 | |
18,5 | 1000 | 385 | 60000 | - | 100600 | 333 | |
11 | 1500 | 636 | 30000 | - | 66820 | 265 | |
15 | 1500 | 554 | 45000 | - | 76260 | 270 | |
18,5 | 1500 | 573 | 50000 | - | 83530 | 280 | |
22 | 1500 | 658 | 50000 | - | 94600 | 305 | |
30 | 1500 | 791 | 60000 | - | 110700 | 335 | |
37 | 1500 | 834 | 75000 | - | 111300 | 400 | |
45 | 1500 | 772 | 73500 | - | 127400 | 430 |
Особенности
Осевой вентилятор ВО 21-12 с типоразмером от 4 до 12,5 поставляется в собранном состоянии. В комплекте имеется внешняя клеммная коробка для трёхфазного подсоединения. Корпус выполнен из конструкционной стали, оснащён фланцами для крепления болтами.
Рабочее колесо находится во внутренней части вентилятора, лопатки выполнены из полиамида с армированием стекловолокном. Они имеют аэродинамическую форму, что обеспечивает повышенный КПД. Рабочие колёса бывают разных комплектаций в зависимости от выбранной модели.
Могут работать в автоматическом или ручном режиме. Модели линейки отличаются конструктивными особенностями и расходом воздуха. Скорость вращения лопастей может настраиваться.
Конструктивные элементы
- Осевое лопастное колесо
- Диффузор
- Обтекатель на входе воздуха
- Входной коллектор
- Электромотор
- Цилиндрический корпус
Принцип работы построен на вращении колеса, посредством чего воздух поступает во входное отверстие, проходит через лопасти в помещение. Обтекатели предназначены для снижения гидравлических потерь, диффузор – для организации статического давления.
Все модели общепромышленных вентиляторов ВО 21-12 производятся по стандарту ГОСТ 114426-90. Зазор между цилиндрическим корпусом и концами лопастей должен не превышать 1,5 % от длины лопастей. Для выравнивания поля скоростей применяется входной коллектор.
Рабочее колесо комплектуется втулкой, к которому надёжно крепятся лопасти – реверсивные, штампованные, нереверсивные, литые (зависит от модели). Втулки имеют достаточно большой размер, это нужно для предотвращения движения воздуха к средней части вентилятора.
Разновидности ВО

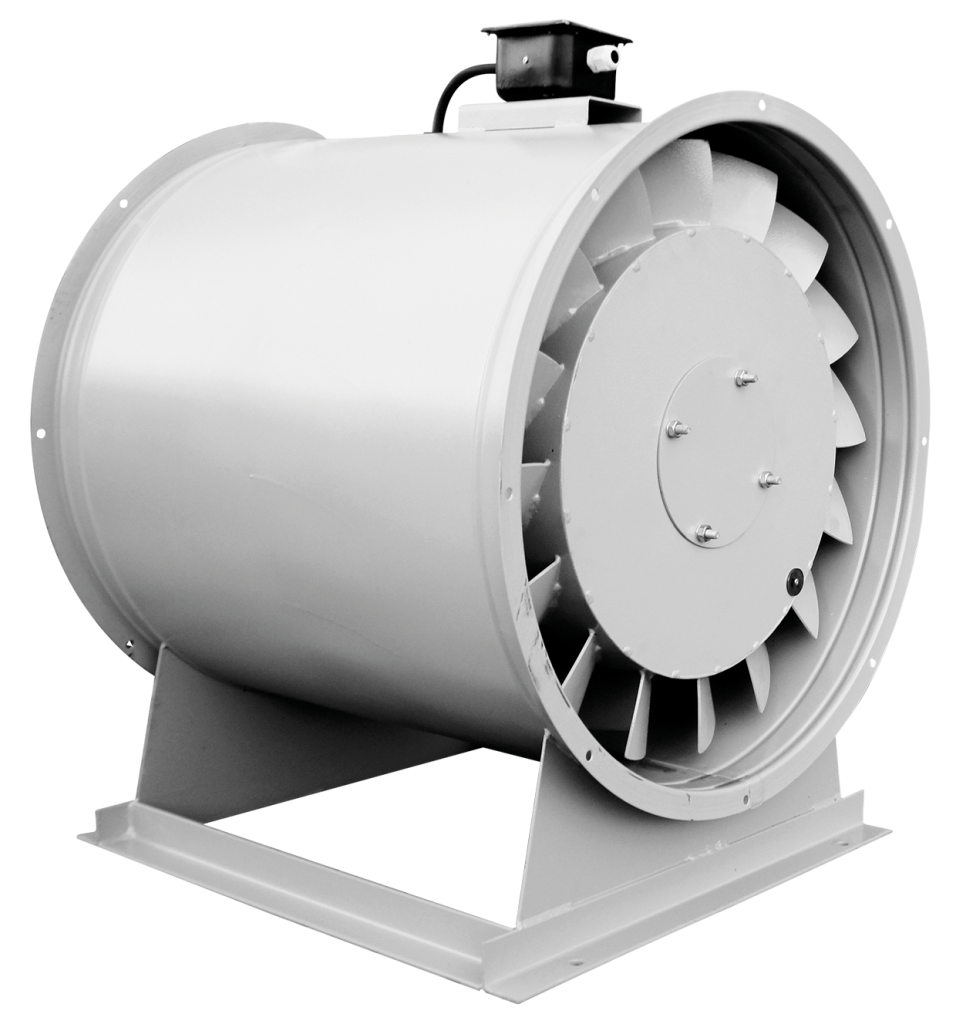

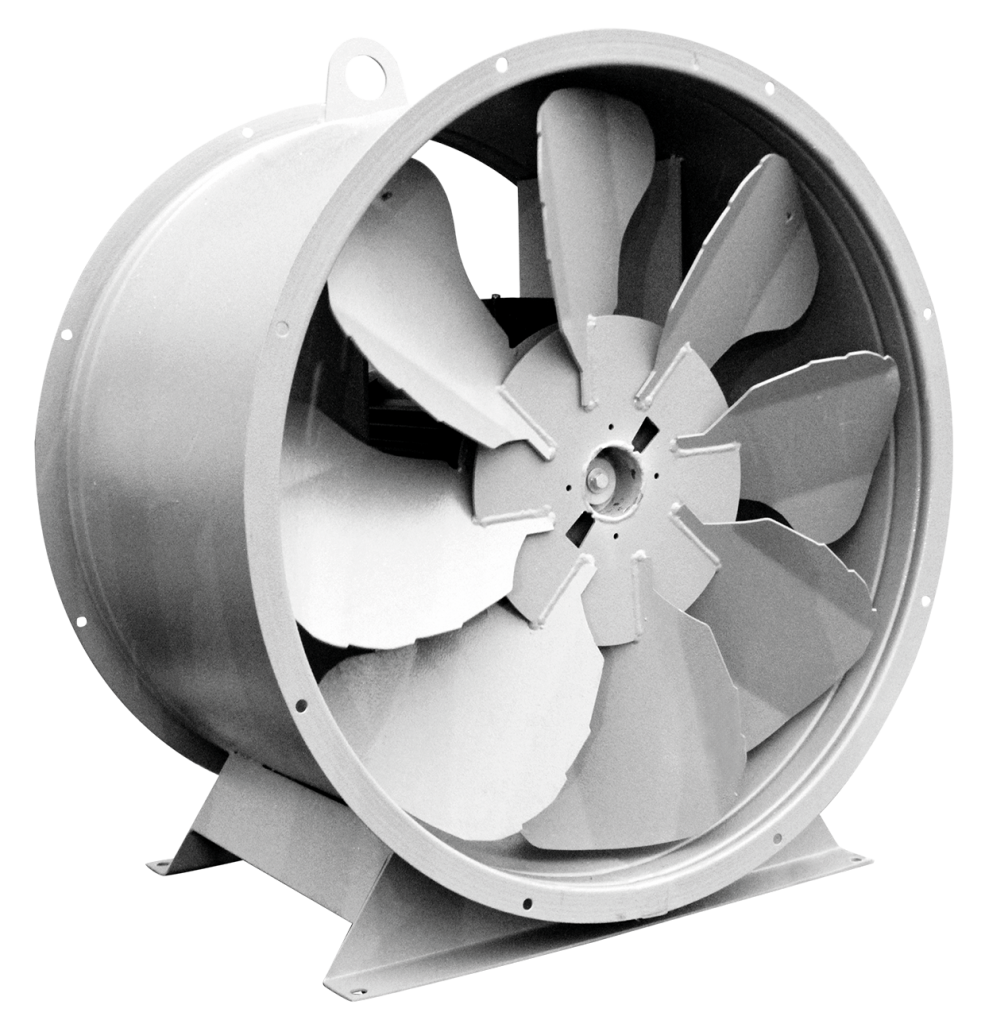

ВО 06-300 ВО 13-284 ВО 21-12 ВО 25-188 ВО 30-160
- 21-12 – с лопатками из усиленного стекловолокном полиамида
- 13-284 – изготавливается по ТУ 4861-002-85589750-2008
- 25-188 – низкого давления одностороннего всасывания для подпора воздуха
- 30-160 – низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса.
- 06-300 - низкого давления одностороннего всасывания
Область применения
В некоторых случаях ВО 21-12 применяются в противопожарных системах. Их задачей является создание избыточного давления в тех местах, где фиксируется повышенное задымление. В остальном модели рассчитаны на обеспечение притока свежего воздуха. Они создают статический подбор, не позволяющий огню распространиться. Монтируются ВО 21-12 преимущественно в лестничных проёмах, шахтах лифта, коридорах.
Условия эксплуатации
Осевые вентиляторы могут эксплуатироваться при температуре от -60 до +45 градусов. Выдерживают вибрацию до 2 мм/с.

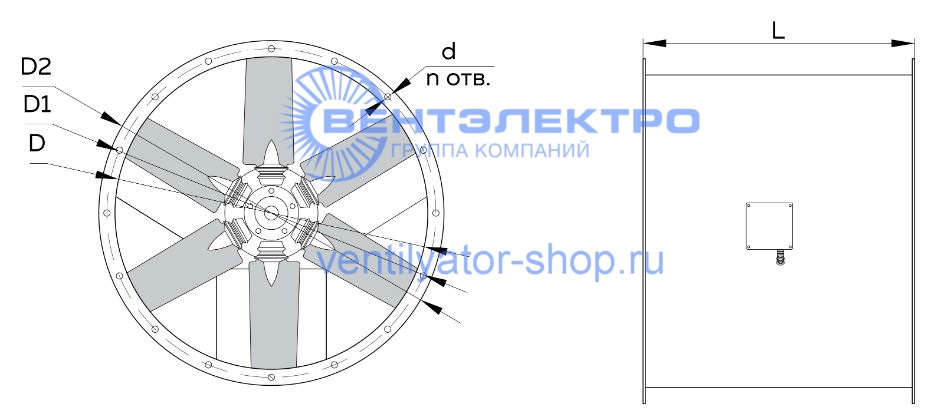

Типоразмер | Мощность двигателя, кВт | Синхронная частота оборотов, об/мин | L, мм | Диаметры | ||
D, мм | D1, мм | D2, мм | ||||
5 | 1,1 | 3000 | 440 | 500 | 530 | 560 |
1,5 | 3000 | 440 | 500 | 530 | 560 | |
2,2 | 3000 | 440 | 500 | 530 | 560 | |
3 | 3000 | 510 | 500 | 530 | 560 | |
4 | 3000 | 510 | 500 | 530 | 560 | |
5,5 | 3000 | 510 | 500 | 530 | 560 | |
7,5 | 3000 | 625 | 500 | 530 | 560 | |
5,6 | 1,5 | 3000 | 440 | 560 | 620 | 660 |
2,2 | 3000 | 440 | 560 | 620 | 660 | |
3 | 3000 | 510 | 560 | 620 | 660 | |
4 | 3000 | 510 | 560 | 620 | 660 | |
5,5 | 3000 | 510 | 560 | 620 | 660 | |
7,5 | 3000 | 625 | 560 | 620 | 660 | |
6,3 | 2,2 | 3000 | 440 | 630 | 690 | 730 |
3 | 3000 | 510 | 630 | 690 | 730 | |
4 | 3000 | 510 | 630 | 690 | 730 | |
5,5 | 3000 | 510 | 630 | 690 | 730 | |
7,5 | 3000 | 625 | 630 | 690 | 730 | |
11 | 3000 | 625 | 630 | 690 | 730 | |
15 | 3000 | 815 | 630 | 690 | 730 | |
18,5 | 3000 | 815 | 630 | 690 | 730 | |
7,1 | 3 | 3000 | 510 | 707 | 770 | 803 |
4 | 3000 | 510 | 707 | 770 | 803 | |
5,5 | 3000 | 510 | 707 | 770 | 803 | |
7,5 | 3000 | 625 | 707 | 770 | 803 | |
11 | 3000 | 625 | 707 | 770 | 803 | |
15 | 3000 | 815 | 707 | 770 | 803 | |
18,5 | 3000 | 815 | 707 | 770 | 803 | |
22 | 3000 | 815 | 707 | 770 | 803 | |
30 | 3000 | 815 | 707 | 770 | 803 | |
8 | 7,5 | 3000 | 625 | 800 | 860 | 900 |
11 | 3000 | 625 | 800 | 860 | 900 | |
15 | 3000 | 815 | 800 | 860 | 900 | |
18,5 | 3000 | 815 | 800 | 860 | 900 | |
22 | 3000 | 815 | 800 | 860 | 900 | |
30 | 3000 | 815 | 800 | 860 | 900 | |
2,2 | 1500 | 510 | 800 | 860 | 900 | |
3 | 1500 | 510 | 800 | 860 | 900 | |
4 | 1500 | 510 | 800 | 860 | 900 | |
5,5 | 1500 | 625 | 800 | 860 | 900 | |
7,5 | 1500 | 625 | 800 | 860 | 900 | |
11 | 1500 | 625 | 800 | 860 | 900 | |
15 | 1500 | 815 | 800 | 860 | 900 | |
9 | 4 | 1500 | 510 | 900 | 960 | 100 |
5,5 | 1500 | 625 | 900 | 960 | 100 | |
7,5 | 1500 | 625 | 900 | 960 | 100 | |
11 | 1500 | 625 | 900 | 960 | 100 | |
15 | 1500 | 815 | 900 | 960 | 100 | |
18,5 | 1500 | 815 | 900 | 960 | 100 | |
10 | 4 | 1500 | 510 | 1000 | 1070 | 1110 |
5,5 | 1500 | 625 | 1000 | 1070 | 1110 | |
7,5 | 1500 | 625 | 1000 | 1070 | 1110 | |
11 | 1500 | 625 | 1000 | 1070 | 1110 | |
15 | 1500 | 815 | 1000 | 1070 | 1110 | |
18,5 | 1500 | 815 | 1000 | 1070 | 1110 | |
22 | 1500 | 815 | 1000 | 1070 | 1110 | |
30 | 1500 | 815 | 1000 | 1070 | 1110 | |
11,2 | 5,5 | 1500 | 625 | 1235 | 1195 | 1235 |
7,5 | 1500 | 625 | 1235 | 1195 | 1235 | |
11 | 1500 | 625 | 1235 | 1195 | 1235 | |
15 | 1500 | 815 | 1235 | 1195 | 1235 | |
18,5 | 1500 | 815 | 1235 | 1195 | 1235 | |
22 | 1500 | 815 | 1235 | 1195 | 1235 | |
30 | 1500 | 815 | 1235 | 1195 | 1235 | |
37 | 1500 | 950 | 1235 | 1195 | 1235 | |
12,5 | 4 | 1000 | 625 | 1250 | 1320 | 1360 |
5,5 | 1000 | 625 | 1250 | 1320 | 1360 | |
7,5 | 1000 | 625 | 1250 | 1320 | 1360 | |
11 | 1000 | 815 | 1250 | 1320 | 1360 | |
15 | 1000 | 815 | 1250 | 1320 | 1360 | |
18,5 | 1000 | 815 | 1250 | 1320 | 1360 | |
11 | 1500 | 625 | 1250 | 1320 | 1360 | |
15 | 1500 | 815 | 1250 | 1320 | 1360 | |
18,5 | 1500 | 815 | 1250 | 1320 | 1360 | |
22 | 1500 | 815 | 1250 | 1320 | 1360 | |
30 | 1500 | 815 | 1250 | 1320 | 1360 | |
37 | 1500 | 950 | 1250 | 1320 | 1360 |
