Технические параметры вентилятора ВО 30-160
- Производительность – от 5000 до 88500 м3/ч.
- Количество лопаток рабочего колеса и угол установки уточняются при заказе.
- Мощность двигателя – от 1,1 до 37 кВт.
- Давление – до 1130 Па.
- Наличие транспортировочных креплений.
Типоразмер | Номер модификации | Угол установки лопаток, ° | Частота вращения, мин-1 | Мощность, кВт | Производительность 103х м3/ч | Полное давление, Па | Масса вентилятора, кг | |
Комп. 01 | Комп. 02 | |||||||
6,3 | 1 | 18 | 1420 | 1,1 | 5,0-8,3 | 430-54 | 88 | 97 |
2 | 26 | 1390 | 2,2 | 6,9-10,8 | 505-215 | 98 | 107 | |
3 | 38 | 1390 | 2,2 | 8,0-13,8 | 550-345 | 91 | 100 | |
4 | 46 | 1395 | 3 | 9,5-16,2 | 580-465 | 108 | 117 | |
7,1 | 1 | 18 | 1390 | 2,2 | 7,0-11,6 | 525-75 | 130 | 148 |
2 | 26 | 1395 | 3 | 9,8-15,7 | 645-274 | 117 | 135 | |
3 | 38 | 1450 | 5,5 | 11,8-20,8 | 760-475 | 153 | 163 | |
4 | 46 | 1455 | 7,5 | 14,2-24,3 | 800-640 | 165 | 183 | |
8 | ||||||||
1 | 18 | 1435 | 4 | 10,4-17,2 | 720-100 | 193 | 224 | |
2 | 26 | 1450 | 5,5 | 14,7-23,2 | 880-375 | 196 | 214 | |
3 | 38 | 1435 | 11 | 16,8-29,4 | 930-590 | 216 | 247 | |
4 | 46 | 1435 | 11 | 20,0-34,0 | 990-790 | 224 | 242 | |
9 | 1 | 18 | 950 | 2,2 | 9,7-16,5 | 380-50 | 165 | 171 |
2 | 26 | 960 | 3 | 13,8-23,0 | 465-95 | 176 | 181 | |
3 | 38 | 950 | 5,5 | 18,0-30,0 | 490-165 | 191 | 196 | |
4 | 46 | 960 | 7,5 | 19,0-36,5 | 525-240 | 202 | 207 | |
5 | 18 | 1455 | 7,5 | 15,0-25,0 | 900-115 | 187 | 192 | |
6 | 26 | 1435 | 11 | 21,0-34,5 | 1020-210 | 197 | 202 | |
7 | 38 | 1460 | 15 | 24,5-46,5 | 1080-380 | 233 | 238 | |
8 | 46 | 1460 | 22 | 29,0-55,0 | 1100-550 | 263 | 268 | |
10 | 1 | 18 | 960 | 4 | 13,0-22,5 | 500-100 | 222 | 236 |
2 | 26 | 950 | 5,5 | 19,0-29,5 | 590-250 | 228 | 242 | |
3 | 38 | 960 | 7,5 | 22,0-38,5 | 660-420 | 233 | 247 | |
4 | 46 | 970 | 11 | 26,5-45,0 | 720-570 | 297 | 311 | |
5 | 18 | 1435 | 11 | 20,5-34,0 | 1100-295 | 232 | 246 | |
6 | 26 | 1460 | 18,5 | 29,0-46,0 | 1400-590 | 314 | 327 | |
7 | 38 | 1460 | 30 | 34,0-58,0 | 1500-950 | 362 | 376 | |
11,2 | 1 | 18 | 950 | 5,5 | 18,8-32,0 | 600-76 | 261 | 266 |
2 | 26 | 970 | 11 | 27,0-45,0 | 760-170 | 298 | 303 | |
3 | 38 | 970 | 15 | 32,0-59,0 | 800-264 | 330 | 335 | |
4 | 46 | 970 | 18,5 | 37,0-71,5 | 820-375 | 337 | 342 | |
12,5 | ||||||||
1 | 18 | 970 | 11 | 27,0-44,5 | 790-213 | 302 | 319 | |
2 | 26 | 970 | 15 | 37,5-59,0 | 975-415 | 403 | 419 | |
3 | 38 | 970 | 22 | 43,5-76,0 | 1050-660 | 468 | 488 | |
4 | 46 | 973 | 37 | 52,5-88,5 | 1130-900 | 635 | 655 |
Особенности
Осевой вентилятор ВО 30-160 с типоразмером от 6,3 до 12,5 поставляется в собранном состоянии. В комплекте имеется внешняя клеммная коробка для трёхфазного подсоединения. Корпус выполнен из конструкционной стали, оснащён фланцами для крепления болтами.
Рабочее колесо находится во внутренней части вентилятора. Лопатки имеют аэродинамическую форму, что обеспечивает повышенный КПД.
Могут работать в автоматическом или ручном режиме. Модели линейки отличаются конструктивными особенностями и расходом воздуха. Скорость вращения лопастей может настраиваться.
Конструктивные элементы
- Осевое лопастное колесо с 16 лопатками
- Диффузор
- Обтекатель на входе воздуха
- Входной коллектор
- Электромотор
- Цилиндрический корпус
Отличительной конструктивной чертой является то, что диаметр втулки рабочего колеса может достигать 70% от диаметра рабочего колеса по лопаткам. Зазор между цилиндрическим корпусом и концами лопастей должен не превышать 1,5 % от длины лопастей. Для выравнивания поля скоростей применяется входной коллектор.
Принцип работы построен на вращении колеса, посредством чего воздух поступает во входное отверстие, проходит через лопасти в помещение. Обтекатели предназначены для снижения гидравлических потерь, диффузор – для организации статического давления.
Рабочее колесо комплектуется втулкой, к которому надёжно крепятся лопасти – реверсивные, штампованные, нереверсивные, литые (зависит от модели). Втулки имеют достаточно большой размер, это нужно для предотвращения движения воздуха к средней части вентилятора.
Разновидности ВО
ВО 06-300 | ВО 13-284 | ВО 21-12 | ВО 25-188 | ВО 30-160 |
- 21-12 – с лопатками из усиленного стекловолокном полиамида
- 30-160 – изготавливается по ТУ 4861-002-85589750-2008
- 25-188 – низкого давления одностороннего всасывания для подпора воздуха
- 30-160 – низкого давления с односторонним всасыванием и относительным диаметром втулки, достигающим 70% от диаметра самого рабочего колеса.
- 06-300 - низкого давления одностороннего всасывания
Область применения ВО 30-160
Вентиляторы ВО 30-160 применяются для подпора воздуха в противопожарной вентиляции. Монтируются в жилых, общественных, административных и производственных помещениях. При возникновении дыма или возгорания в помещениях система автоматики (или вручную) приводит вентиляторы в действие, в результате чего создается воздушный подпор, который, в свою очередь, не дает дыму и летучим продуктам горения распространиться по эвакуационным путям.
Условия эксплуатации
Осевые вентиляторы подпора могут эксплуатироваться при температуре от -40 до +40 градусов.
Габаритные размеры
Номер модели | Диаметры | H, мм | Размеры | Расстояния между отверстиями для крепления | h, мм | Диаметры | n | |||||
D1, мм | D2, мм | D3, мм | C, мм | C1, мм | L, мм | L1, мм | d, мм | d2, мм | ||||
№6,3 | 630 | 670 | 688 | 880 | 600 | 440 | 710 | 540 | 450 | 10,5 | 12 | 12 |
630 | 670 | 688 | 880 | 600 | 440 | 710 | 540 | 450 | 10,5 | 12 | 12 | |
630 | 670 | 688 | 880 | 600 | 440 | 710 | 540 | 450 | 10,5 | 12 | 12 | |
630 | 670 | 688 | 880 | 600 | 440 | 710 | 540 | 450 | 10,5 | 12 | 12 | |
№7,1 | 710 | 750 | 768 | 970 | 690 | 545 | 750 | 590 | 500 | 10,5 | 12 | 16 |
710 | 750 | 768 | 970 | 690 | 545 | 750 | 590 | 500 | 10,5 | 12 | 16 | |
710 | 750 | 768 | 970 | 690 | 545 | 750 | 590 | 500 | 10,5 | 12 | 16 | |
710 | 750 | 768 | 970 | 690 | 545 | 750 | 590 | 500 | 10,5 | 12 | 16 | |
№8 | 800 | 840 | 858 | 1075 | 760 | 610 | 930 | 730 | 560 | 10,5 | 12 | 16 |
800 | 840 | 858 | 1075 | 760 | 610 | 930 | 730 | 560 | 10,5 | 12 | 16 | |
800 | 840 | 858 | 1075 | 760 | 610 | 930 | 730 | 560 | 10,5 | 12 | 16 | |
800 | 840 | 858 | 1075 | 760 | 610 | 930 | 730 | 560 | 10,5 | 12 | 16 | |
№9 | 900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
900 | 960 | 1000 | 1215 | 850 | 650 | 1120 | 930 | 650 | 14 | 14 | 16 | |
№10 | 1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
1000 | 1070 | 1110 | 1300 | 930 | 730 | 1115 | 930 | 690 | 14 | 14 | 16 | |
№11,2 | 1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 1150 | 790 | 14 | 14 | 20 |
1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 1150 | 790 | 14 | 14 | 20 | |
1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 1150 | 790 | 14 | 14 | 20 | |
1120 | 1195 | 1220 | 1465 | 930 | 730 | 1330 | 1150 | 790 | 14 | 14 | 20 | |
№12,5 | 1250 | 1320 | 1350 | 1540 | 990 | 790 | 1330 | 1130 | 790 | 14 | 14 | 20 |
1250 | 1320 | 1350 | 1540 | 990 | 790 | 1330 | 1130 | 790 | 14 | 14 | 20 | |
1250 | 1320 | 1350 | 1540 | 990 | 790 | 1330 | 1130 | 790 | 14 | 14 | 20 | |
1250 | 1320 | 1350 | 1540 | 990 | 790 | 1330 | 1130 | 790 | 14 | 14 | 20 |

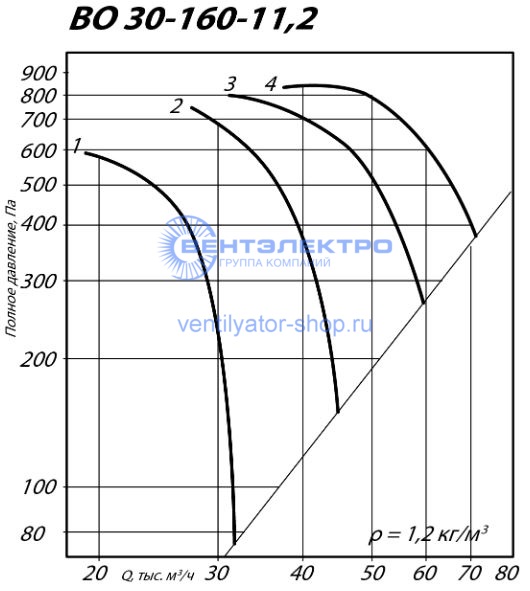

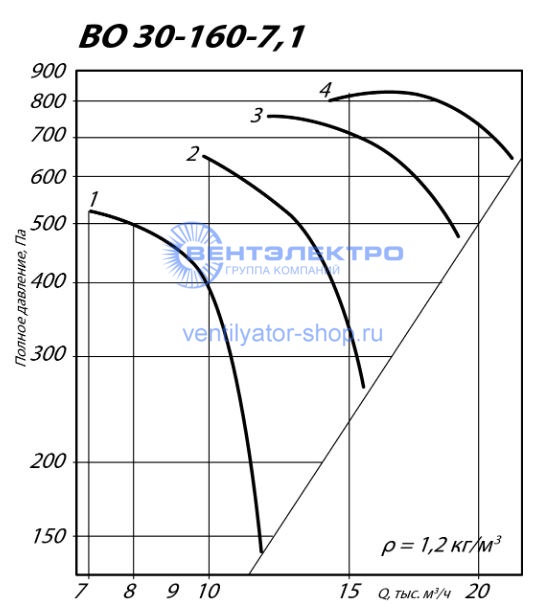

Аэродинамические характеристики
Акустические характеристики
Типоразмер | Угол установки лопаток, | Частота вращения, об/мин | Общ. Lpa, дБА | Значение Lpi в октавных полосах f, Гц | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
6,3 | 18 | 1420 | 92 | 78 | 83 | 91 | 91 | 89 | 82 | 76 | 69 |
26 | 1390 | 95 | 82 | 87 | 95 | 94 | 91 | 85 | 84 | 71 | |
38 | 1390 | 96 | 77 | 84 | 95 | 94 | 93 | 86 | 79 | 73 | |
46 | 1395 | 99 | 79 | 88 | 98 | 97 | 94 | 88 | 80 | 73 | |
7,1 | 18 | 1390 | 96 | 82 | 87 | 95 | 95 | 93 | 86 | 80 | 73 |
26 | 1395 | 99 | 86 | 97 | 99 | 98 | 95 | 89 | 83 | 75 | |
38 | 1450 | 101 | 82 | 89 | 100 | 99 | 98 | 91 | 84 | 78 | |
46 | 1455 | 104 | 84 | 93 | 103 | 102 | 99 | 93 | 86 | 78 | |
8 | 18 | 1435 | 100 | 86 | 91 | 99 | 99 | 97 | 90 | 84 | 77 |
26 | 1450 | 103 | 90 | 95 | 103 | 102 | 99 | 93 | 87 | 79 | |
38 | 1435 | 104 | 85 | 92 | 103 | 102 | 101 | 94 | 87 | 81 | |
46 | 1435 | 107 | 87 | 96 | 106 | 105 | 102 | 96 | 89 | 81 | |
9 | 18 | 950 | 93 | 79 | 85 | 93 | 93 | 91 | 84 | 78 | 71 |
26 | 960 | 97 | 84 | 89 | 97 | 96 | 93 | 87 | 81 | 73 | |
38 | 950 | 100 | 81 | 88 | 99 | 98 | 97 | 90 | 83 | 77 | |
46 | 960 | 103 | 83 | 92 | 102 | 101 | 98 | 92 | 85 | 77 | |
18 | 1455 | 105 | 91 | 96 | 104 | 104 | 102 | 95 | 89 | 82 | |
26 | 1435 | 108 | 95 | 100 | 108 | 107 | 104 | 98 | 98 | 84 | |
38 | 1460 | 109 | 90 | 97 | 108 | 107 | 106 | 99 | 92 | 86 | |
46 | 1460 | 110 | 88 | 101 | 110 | 109 | 108 | 101 | 96 | 88 | |
10 | 18 | 960 | 97 | 83 | 88 | 96 | 96 | 94 | 87 | 81 | 74 |
26 | 950 | 100 | 87 | 92 | 100 | 99 | 96 | 90 | 84 | 76 | |
38 | 960 | 102 | 83 | 90 | 101 | 100 | 99 | 92 | 85 | 79 | |
46 | 970 | 105 | 85 | 94 | 104 | 103 | 100 | 94 | 87 | 79 | |
18 | 1435 | 107 | 93 | 98 | 106 | 106 | 104 | 97 | 91 | 84 | |
26 | 1460 | 110 | 97 | 102 | 110 | 109 | 106 | 100 | 100 | 86 | |
38 | 1460 | 111 | 92 | 99 | 110 | 109 | 108 | 101 | 94 | 88 | |
11,2 | 18 | 950 | 101 | 87 | 92 | 100 | 100 | 98 | 91 | 94 | 88 |
26 | 970 | 104 | 91 | 96 | 104 | 103 | 100 | 94 | 85 | 78 | |
38 | 970 | 106 | 87 | 94 | 105 | 104 | 103 | 96 | 88 | 80 | |
46 | 970 | 109 | 89 | 98 | 108 | 107 | 104 | 98 | 89 | 83 | |
12 | 18 | 970 | 105 | 91 | 96 | 104 | 104 | 102 | 95 | 91 | 83 |
26 | 970 | 108 | 95 | 100 | 108 | 107 | 104 | 98 | 92 | 82 | |
38 | 970 | 109 | 90 | 97 | 108 | 107 | 106 | 99 | 92 | 86 | |
46 | 973 | 112 | 92 | 101 | 111 | 110 | 107 | 101 | 94 | 86 |
