- 2.2
- 3
- 4
- 5.5
- 7.5
- 11
- 15
- 18.5
- 22
- 30
- 1500
- общепромышленный
- взрывозащищённый
- разнородный
Условия доставки

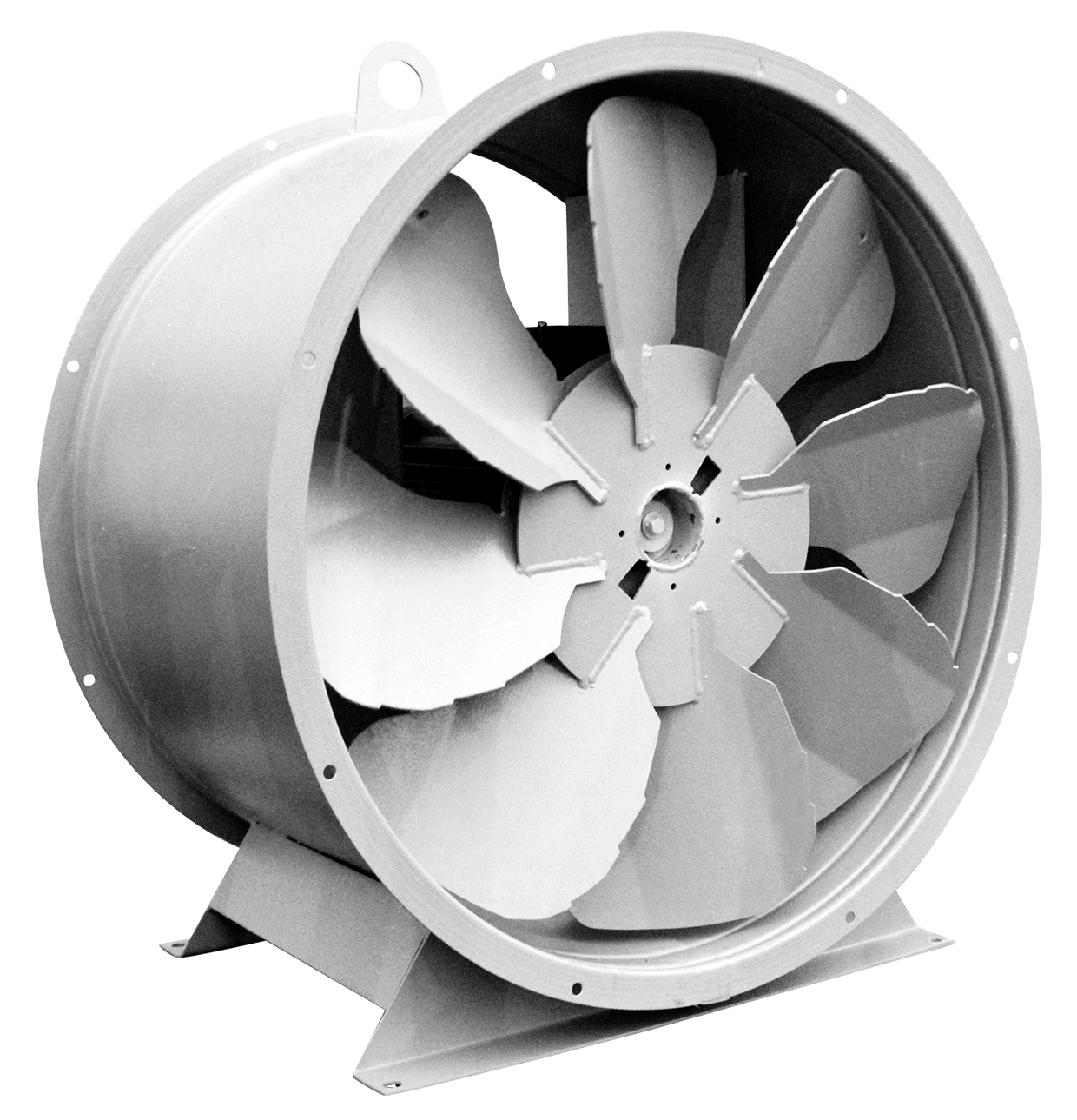

Осевой вентилятор ВО 13-284 10 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 13-284 10 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- направлению вращения;
- количеству лопаток;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- специальным вариантам исполнения;
- по способу монтажа;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 13-284 10
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.
Габаритные размеры
Типоразмер |
h эл., мм |
Диаметры |
Высота |
I, мм |
Расстояния между отверстиями для крепления |
Диаметры |
n, мм |
||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
H1, мм |
H2, мм |
L, мм |
L1max, мм |
L2, мм |
b, мм |
d, мм |
d1, мм |
||||
56-90 |
400 |
440 |
458 |
255 |
484 |
527 |
30 |
285 |
366 |
225 |
260 |
10,5 |
15 |
16 |
|
63-132 |
500 |
540 |
558 |
305 |
584 |
628 |
30 |
385 |
564 |
325 |
380 |
10,5 |
15 |
32 |
|
71-160 |
630 |
670 |
688 |
370 |
714 |
758 |
30 |
485 |
643 |
425 |
500 |
10,5 |
15 |
32 |
|
80-132 |
720 |
760 |
778 |
410 |
799 |
843 |
30 |
485 |
561 |
425 |
580 |
10,5 |
15 |
32 |
|
80-132 |
810 |
850 |
868 |
455 |
889 |
962 |
35 |
600 |
639 |
530 |
650 |
10,5 |
15 |
32 |
|
112-160 |
910 |
950 |
1020 |
510 |
1020 |
--- |
25 |
600 |
699 |
550 |
750 |
10 |
15 |
32 |
|
№ 10 |
100-180 |
1010 |
1050 |
1140 |
570 |
1140 |
--- |
60 |
650 |
723 |
530 |
910 |
10 |
18 |
32 |
132-160 |
1260 |
1300 |
1390 |
695 |
1390 |
--- |
35 |
750 |
753 |
680 |
1120 |
10 |
15 |
32 |
Технические характеристики вентилятора ВО 13-284 10
Исполнение |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
|
121 |
4/15°-10 |
100L6 |
2,2 |
1000 |
2,6-7,2 |
145-60 |
170 |
121 |
4/20°-10 |
100L6 |
2,2 |
1000 |
3,7-8,5 |
165-90 |
170 |
121 |
4/25°-10 |
100L6 |
2,2 |
1000 |
5,4-9,8 |
170-120 |
170 |
121 |
6/15°-10 |
100L6 |
2,2 |
1000 |
3,0-7,6 |
190-70 |
170 |
121 |
6/20°-10 |
100l6 |
2,2 |
1000 |
3,7-9,2 |
210-105 |
170 |
121 |
8/20°-10 |
100L6 |
2,2 |
1000 |
4,2-9,5 |
240-115 |
170 |
121 |
6/25°-10 |
112ma6 |
3 |
1000 |
5,4-10,5 |
230-140 |
185 |
121 |
8/25°-10 |
112MA6 |
3 |
1000 |
5,2-11,2 |
270-155 |
185 |
121 |
10/20°-10 |
112MA6 |
3 |
1000 |
4,3-9,8 |
260-120 |
185 |
121 |
8/30°-10 |
112MB6 |
4 |
1000 |
7,5-12,2 |
275-185 |
185 |
121 |
10/25°-10 |
112MB6 |
4 |
1000 |
5,3-11,7 |
305-165 |
185 |
121 |
10/30°-10 |
112MB7 |
4 |
1000 |
7,5-12,5 |
305-196 |
185 |
К06 |
12к/25°-10 |
112МВ6 |
4 |
1000 |
4,9-8,1 |
410-165 |
185 |
К06 |
12к/30°-10 |
132S6 |
5,5 |
1000 |
6,0-9,7 |
435-220 |
205 |
К06 |
12к/35°-10 |
132М6 |
7,5 |
1000 |
7,4-11,3 |
530-325 |
225 |
К06 |
12к/40°-10 |
160S6 |
11 |
1000 |
8,2-12,7 |
555-390 |
315 |
К06 |
12к/45°-10 |
160S6 |
11 |
1000 |
9,8-14,0 |
595-475 |
315 |
121 |
4/25°-10 |
132S4 |
7,5 |
1500 |
8,5-15,3 |
420-290 |
205 |
121 |
6/20°-10 |
132S4 |
7,5 |
1500 |
5,8-14,3 |
515-260 |
205 |
121 |
8/20°-10 |
132S4 |
7,5 |
1500 |
6,6-14,9 |
580-280 |
205 |
121 |
10/20°-10 |
132S4 |
7,5 |
1500 |
6,7-15,2 |
630-295 |
205 |
121 |
4/30°-10 |
132M4 |
11 |
1500 |
11,7-17,1 |
435-370 |
225 |
121 |
6/25°-10 |
132M4 |
11 |
1500 |
8,5-16,4 |
555-340 |
225 |
121 |
6/30°-10 |
132M4 |
11 |
1500 |
11,1-18,3 |
585-425 |
225 |
121 |
8/25°-10 |
132M4 |
11 |
1500 |
8,1-17,4 |
660-380 |
225 |
121 |
10/25°-10 |
132M4 |
11 |
1500 |
8,2-18,3 |
750-405 |
225 |
121 |
8/30°-10 |
160S4 |
15 |
1500 |
11,7-19,0 |
670-450 |
315 |
121 |
10/30°-10 |
160S4 |
15 |
1500 |
11,8-19,5 |
750-475 |
315 |
К06 |
12к/25°-10 |
160S4 |
15 |
1500 |
7,5-12,5 |
965-385 |
315 |
К06 |
12к/30°-10 |
160М4 |
18,5 |
1500 |
9,2-15,0 |
1030-515 |
340 |
К06 |
12к/35°-10 |
180М4 |
30 |
1500 |
11,0-16,7 |
1155-710 |
375 |
К06 |
12к/40°-10 |
180М4 |
30 |
1500 |
12,1-18,7 |
1210-850 |
375 |

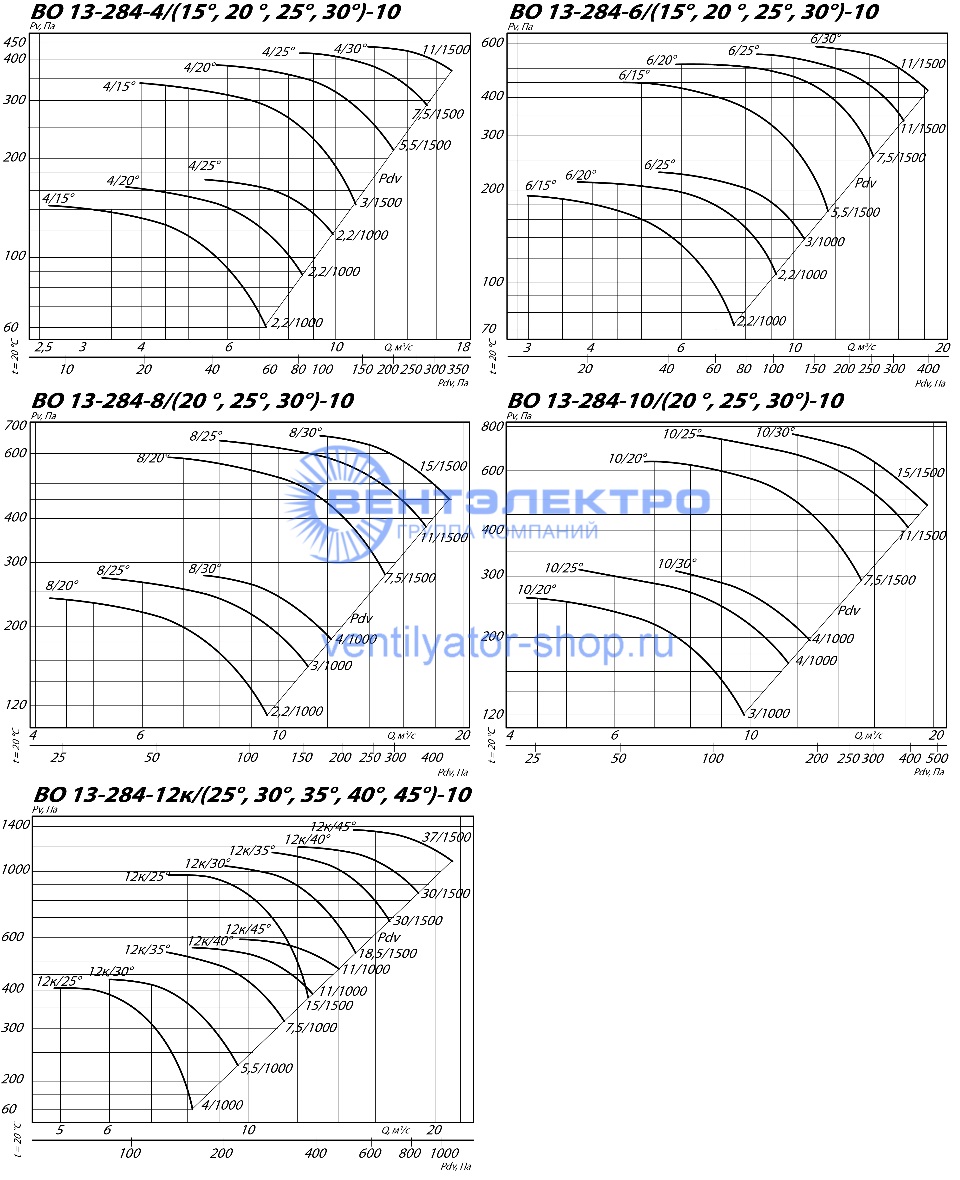

Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284 10
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
||||||
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
1000 |
100 |
98 |
99 |
97 |
92 |
86 |
78 |
101 |
1500 |
99 |
110 |
109 |
105 |
99 |
91 |
83 |
110 |
