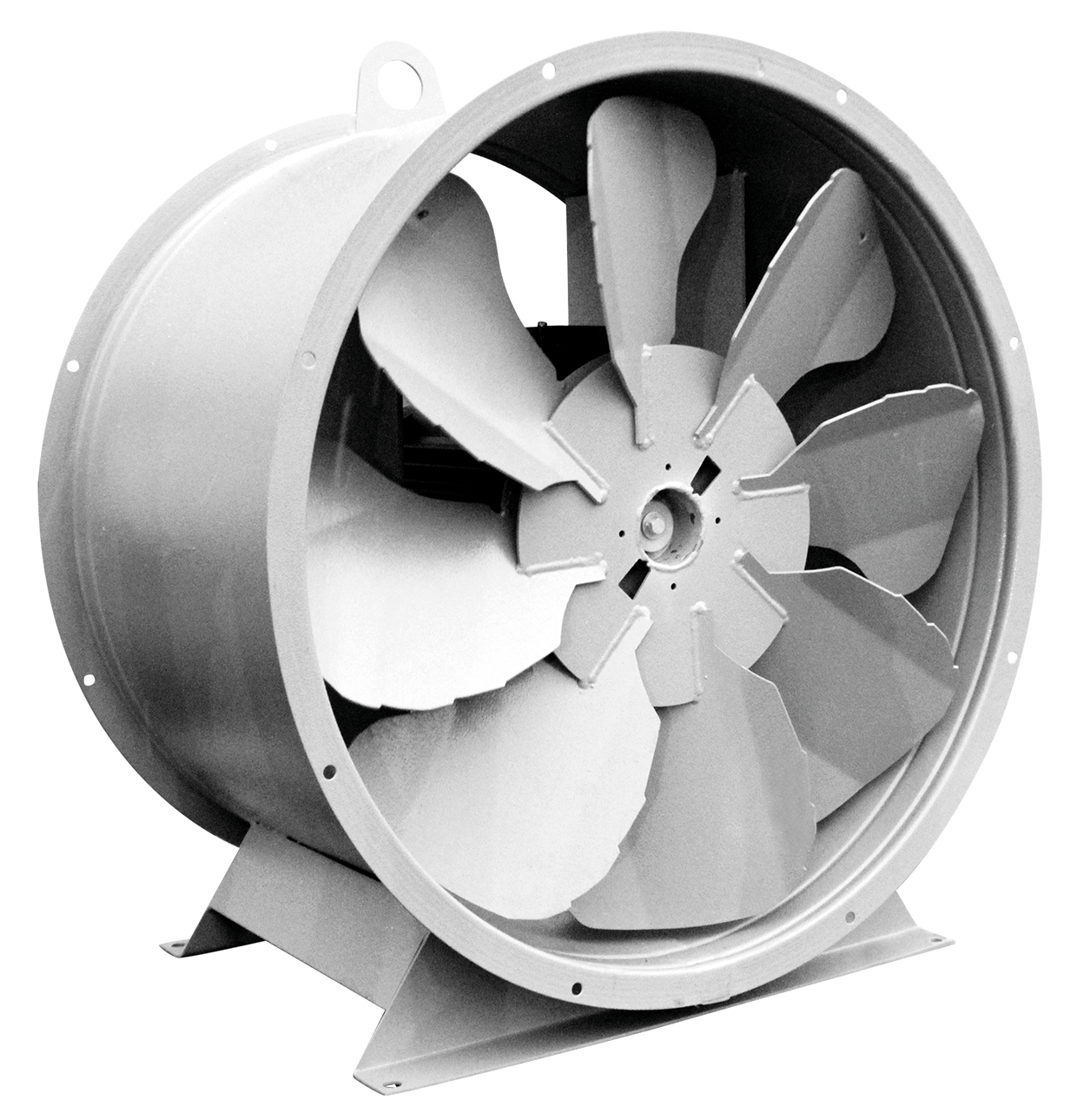

Осевой вентилятор ВО 13-284 9 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 13-284 9 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- направлению вращения;
- количеству лопаток;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- специальным вариантам исполнения;
- по способу монтажа;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 13-284 9
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.

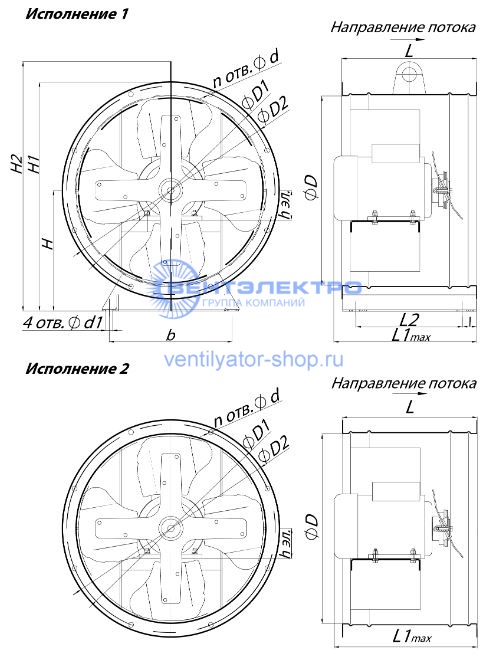

Габаритные размеры
Типоразмер |
h эл., мм |
Диаметры |
Высота |
I, мм |
Расстояния между отверстиями для крепления |
Диаметры |
n, мм |
||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
H1, мм |
H2, мм |
L, мм |
L1max, мм |
L2, мм |
b, мм |
d, мм |
d1, мм |
||||
56-90 |
400 |
440 |
458 |
255 |
484 |
527 |
30 |
285 |
366 |
225 |
260 |
10,5 |
15 |
16 |
|
63-132 |
500 |
540 |
558 |
305 |
584 |
628 |
30 |
385 |
564 |
325 |
380 |
10,5 |
15 |
32 |
|
71-160 |
630 |
670 |
688 |
370 |
714 |
758 |
30 |
485 |
643 |
425 |
500 |
10,5 |
15 |
32 |
|
80-132 |
720 |
760 |
778 |
410 |
799 |
843 |
30 |
485 |
561 |
425 |
580 |
10,5 |
15 |
32 |
|
80-132 |
810 |
850 |
868 |
455 |
889 |
962 |
35 |
600 |
639 |
530 |
650 |
10,5 |
15 |
32 |
|
№ 9 |
112-160 |
910 |
950 |
1020 |
510 |
1020 |
--- |
25 |
600 |
699 |
550 |
750 |
10 |
15 |
32 |
100-180 |
1010 |
1050 |
1140 |
570 |
1140 |
--- |
60 |
650 |
723 |
530 |
910 |
10 |
18 |
32 |
|
132-160 |
1260 |
1300 |
1390 |
695 |
1390 |
--- |
35 |
750 |
753 |
680 |
1120 |
10 |
15 |
32 |
Технические характеристики вентилятора ВО 13-284 9
Исполнение |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
|
121 |
4/15°-9 |
100L6 |
2,2 |
1000 |
1,9-5,2 |
115-45 |
160 |
121 |
4/20°-9 |
100L6 |
2,2 |
1000 |
2,7-6,1 |
130-70 |
160 |
121 |
4/25°-9 |
100L6 |
2,2 |
1000 |
3,9-7,1 |
140-95 |
160 |
121 |
4/30°-9 |
100L6 |
2,2 |
1000 |
5,4-7,9 |
145-120 |
160 |
121 |
6/15°-9 |
100L6 |
2,2 |
1000 |
2,1-5,5 |
150-55 |
160 |
121 |
6/20°-9 |
100L6 |
2,2 |
1000 |
2,7-6,6 |
170-85 |
160 |
121 |
6/25°-9 |
100L6 |
2,2 |
1000 |
3,9-7,6 |
185-110 |
160 |
121 |
8/20°-9 |
100L6 |
2,2 |
1000 |
3,0-6,9 |
190-90 |
160 |
121 |
10/20°-9 |
100L6 |
2,2 |
1000 |
3,1-7,1 |
210-95 |
160 |
121 |
6/30°-9 |
112МА6 |
3 |
1000 |
5,1-8,5 |
195-140 |
175 |
121 |
8/25°-9 |
112МА6 |
3 |
1000 |
3,7-8,1 |
215-120 |
175 |
121 |
8/30°-9 |
112МА6 |
3 |
1000 |
5,4-8,8 |
220-150 |
175 |
121 |
10/25°-9 |
112МА6 |
3 |
1000 |
3,8-8,5 |
245-135 |
175 |
121 |
10/30°-9 |
112МВ6 |
4 |
1000 |
5,5-9,1 |
250-115 |
175 |
121 |
4/15°-9 |
100S4 |
3 |
1500 |
2,9-8,0 |
270-115 |
155 |
121 |
4/20°-9 |
100L4 |
4 |
1500 |
4,1-9,5 |
310-170 |
160 |
121 |
6/15°-9 |
100L4 |
4 |
1500 |
3,3-8,5 |
365-135 |
160 |
121 |
4/25°-9 |
112М4 |
5,5 |
1500 |
6,0-10,0 |
330-220 |
175 |
121 |
6/20°-9 |
112М4 |
5,5 |
1500 |
4,1-10,2 |
400-200 |
175 |
121 |
8/20°-9 |
112М4 |
5,5 |
1500 |
4,7-10,7 |
455-215 |
175 |
121 |
4/30°-9 |
132S4 |
7,5 |
1500 |
8,3-12,2 |
340-290 |
175 |
121 |
6/25°-9 |
132S4 |
7,5 |
1500 |
6,1-12,9 |
450-275 |
195 |
121 |
10/20°-9 |
132S6 |
7,5 |
1500 |
4,8-11,1 |
510-235 |
195 |
121 |
6/30°-9 |
132М4 |
11 |
1500 |
8,0-13,3 |
470-2340 |
210 |
121 |
8/25°-9 |
132М4 |
11 |
1500 |
5,8-12,6 |
530-300 |
195 |
121 |
8/30°-9 |
132М4 |
11 |
1500 |
8,5-13,8 |
545-365 |
210 |
121 |
10/25°-9 |
132М4 |
11 |
1500 |
6,0-13,3 |
600-330 |
210 |
121 |
10/30°-9 |
132М4 |
11 |
1500 |
8,5-14,2 |
605-385 |
210 |

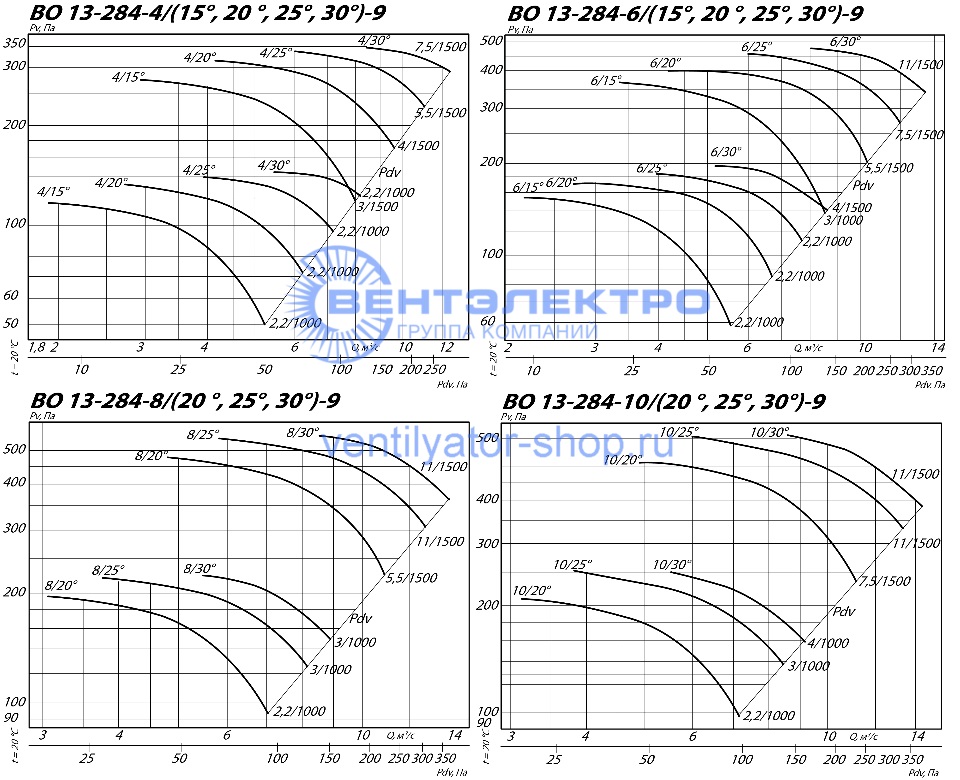

Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284 9
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
||||||
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
1000 |
87 |
98 |
97 |
93 |
87 |
79 |
71 |
98 |
1500 |
93 |
96 |
97 |
94 |
90 |
85 |
80 |
95 |
