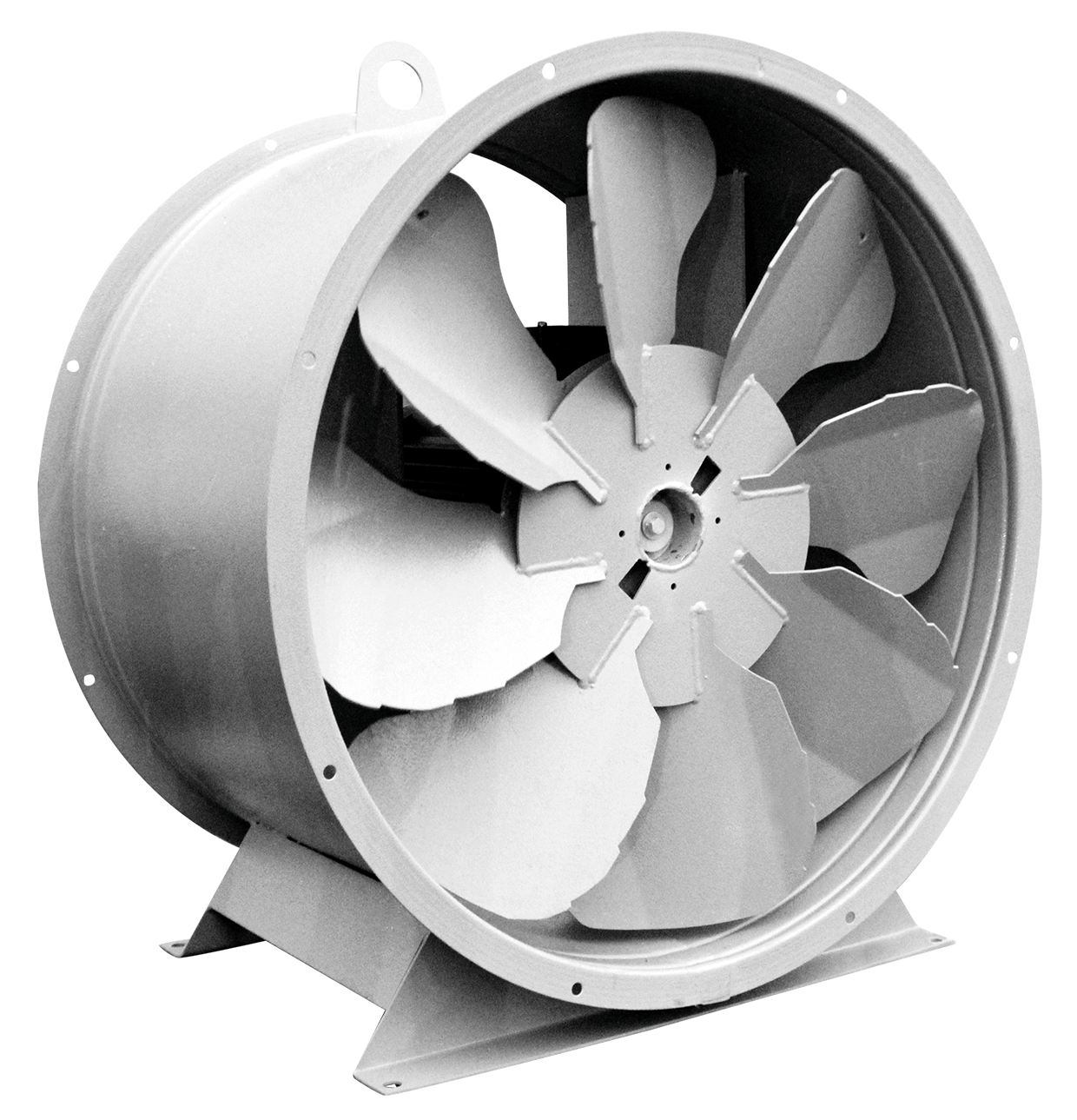

Осевой вентилятор ВО 13-284 6,3 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 13-284 6,3 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- направлению вращения;
- количеству лопаток;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- специальным вариантам исполнения;
- по способу монтажа;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 13-284 6,3
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.

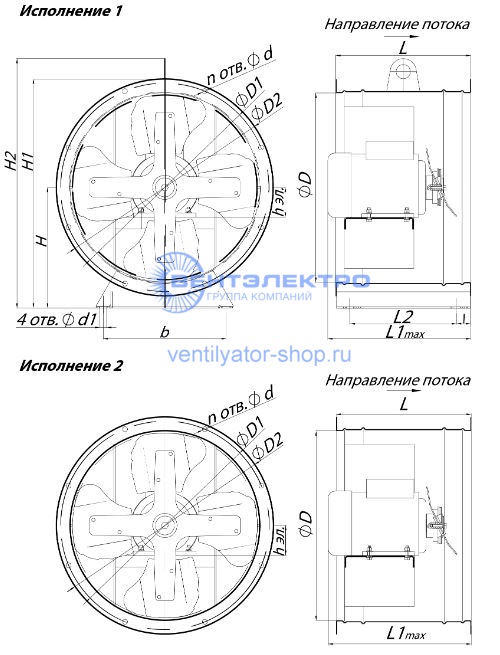

Габаритные размеры
Типоразмер |
h эл., мм |
Диаметры |
Высота |
I, мм |
Расстояния между отверстиями для крепления |
Диаметры |
n, мм |
||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
H1, мм |
H2, мм |
L, мм |
L1max, мм |
L2, мм |
b, мм |
d, мм |
d1, мм |
||||
56-90 |
400 |
440 |
458 |
255 |
484 |
527 |
30 |
285 |
366 |
225 |
260 |
10,5 |
15 |
16 |
|
63-132 |
500 |
540 |
558 |
305 |
584 |
628 |
30 |
385 |
564 |
325 |
380 |
10,5 |
15 |
32 |
|
№ 6,3 |
71-160 |
630 |
670 |
688 |
370 |
714 |
758 |
30 |
485 |
643 |
425 |
500 |
10,5 |
15 |
32 |
80-132 |
720 |
760 |
778 |
410 |
799 |
843 |
30 |
485 |
561 |
425 |
580 |
10,5 |
15 |
32 |
|
80-132 |
810 |
850 |
868 |
455 |
889 |
962 |
35 |
600 |
639 |
530 |
650 |
10,5 |
15 |
32 |
|
112-160 |
910 |
950 |
1020 |
510 |
1020 |
--- |
25 |
600 |
699 |
550 |
750 |
10 |
15 |
32 |
|
100-180 |
1010 |
1050 |
1140 |
570 |
1140 |
--- |
60 |
650 |
723 |
530 |
910 |
10 |
18 |
32 |
|
132-160 |
1260 |
1300 |
1390 |
695 |
1390 |
--- |
35 |
750 |
753 |
680 |
1120 |
10 |
15 |
32 |
Технические характеристики вентилятора ВО 13-284 6,3
Исполнение |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
|
121 |
4/15°-6,3 |
71А6 |
0,37 |
1000 |
0,65-1,75 |
55-25 |
75 |
121 |
4/20°-6,3 |
71А6 |
0,37 |
1000 |
0,9-2,0 |
60-35 |
75 |
121 |
4/25°-6,3 |
71А6 |
0,37 |
1000 |
1,3-2,4 |
65-45 |
75 |
121 |
6/15°-6,3 |
71А6 |
0,37 |
1000 |
0,73-1,8 |
72-30 |
75 |
121 |
6/20°-6,3 |
71А6 |
0,37 |
1000 |
0,91-2,2 |
81-41 |
75 |
121 |
6/25°-6,3 |
71А6 |
0,37 |
1000 |
1,7-2,6 |
88-55 |
75 |
121 |
8/20°-6,3 |
71А6 |
0,37 |
1000 |
1,0-2,3 |
95-45 |
75 |
121 |
8/25°-6,3 |
71А6 |
0,37 |
1000 |
1,3-2,7 |
110-62 |
75 |
121 |
8/30°-6,3 |
71А6 |
0,37 |
1000 |
1,9-3,0 |
113-74 |
75 |
121 |
10/20°-6,3 |
71А6 |
0,37 |
1000 |
1,1-2,4 |
102-48 |
75 |
121 |
10/25°-6,3 |
71А6 |
0,37 |
1000 |
1,3-2,8 |
113-68 |
75 |
121 |
10/30°-6,3 |
71В6 |
0,55 |
1000 |
1,9-3,0 |
121-77 |
75 |
121 |
4/15°-6,3 |
71В4 |
0,75 |
1500 |
1,0-2,7 |
130-55 |
75 |
121 |
4/20°-6,3 |
71В4 |
0,75 |
1500 |
1,4-3,2 |
145-80 |
75 |
121 |
4/25°-6,3 |
71В4 |
0,75 |
1500 |
2,0-3,7 |
155-105 |
75 |
121 |
4/30°-6,3 |
71В4 |
0,75 |
1500 |
2,8-4,1 |
160-135 |
75 |
121 |
6/15°-6,3 |
71В4 |
0,75 |
1500 |
1,1-2,9 |
170-65 |
75 |
121 |
6/20°-6,3 |
71В4 |
0,75 |
1500 |
1,4-3,5 |
190-95 |
75 |
121 |
6/25°-6,3 |
71В4 |
0,75 |
1500 |
2,0-3,9 |
205-125 |
75 |
121 |
8/20°-6,3 |
71В4 |
0,75 |
1500 |
1,6-3,6 |
215-100 |
75 |
121 |
10/20°-6,3 |
71В4 |
0,75 |
1500 |
1,6-3,7 |
235-110 |
75 |
121 |
6/30°-6,3 |
80А4 |
1,1 |
1500 |
2,7-4,4 |
215-155 |
80 |
121 |
8/25°-6,3 |
80А4 |
1,1 |
1500 |
1,9-4,2 |
245-140 |
80 |
121 |
10/25°-6,3 |
80А4 |
1,1 |
1500 |
2,0-4,4 |
275-150 |
80 |
121 |
10/30°-6,3 |
80В4 |
1,5 |
1500 |
2,8-4,7 |
280-175 |
80 |
121 |
8/30°-6,3 |
80В4 |
1,5 |
1500 |
2,8-4,6 |
250-165 |
80 |
К06 |
12к/25°-6,3 |
80В4 |
1,5 |
1500 |
1,8-3,1 |
365-145 |
80 |
К06 |
12к/30°-6,3 |
90l4 |
2,2 |
1500 |
2,3-3,7 |
410-205 |
90 |
К06 |
12к/35°-6,3 |
90L4 |
2,2 |
1500 |
2,7-4,2 |
460-280 |
90 |
К06 |
12к/40°-6,3 |
100S4 |
3 |
1500 |
3,0-4,7 |
480-335 |
95 |
К06 |
12к/45°-6,3 |
100L4 |
4 |
1500 |
3,6-5,2 |
510-410 |
100 |
121 |
4/15°-6,3 |
90L2 |
3 |
3000 |
2,1-5,6 |
570-240 |
115 |
121 |
4/20°-6,3 |
100S2 |
4 |
3000 |
3,0-6,8 |
640-360 |
115 |
121 |
6/20°-6,3 |
100L2 |
5,5 |
3000 |
4,3-7,7 |
695-480 |
115 |

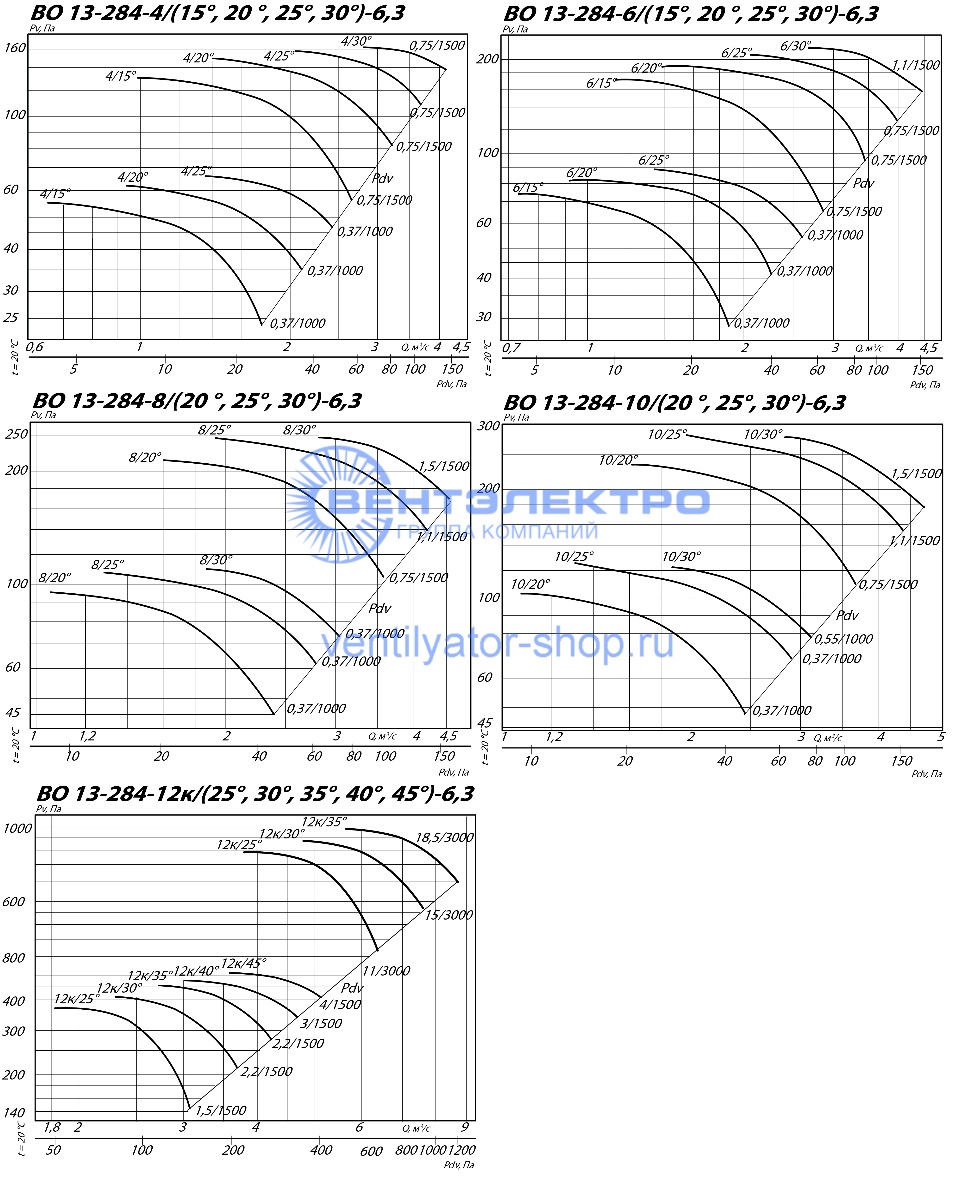

Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284 6,3
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
||||||
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
1000 |
68 |
73 |
74 |
78 |
73 |
67 |
61 |
80 |
1500 |
77 |
79 |
83 |
86 |
82 |
76 |
70 |
90 |
