- 0.75
- 1.1
- 1.5
- 2.2
- 3
- 4
- 5.5
- 7.5
- 11
- 1500
- общепромышленный
- углеродистая сталь
Условия доставки

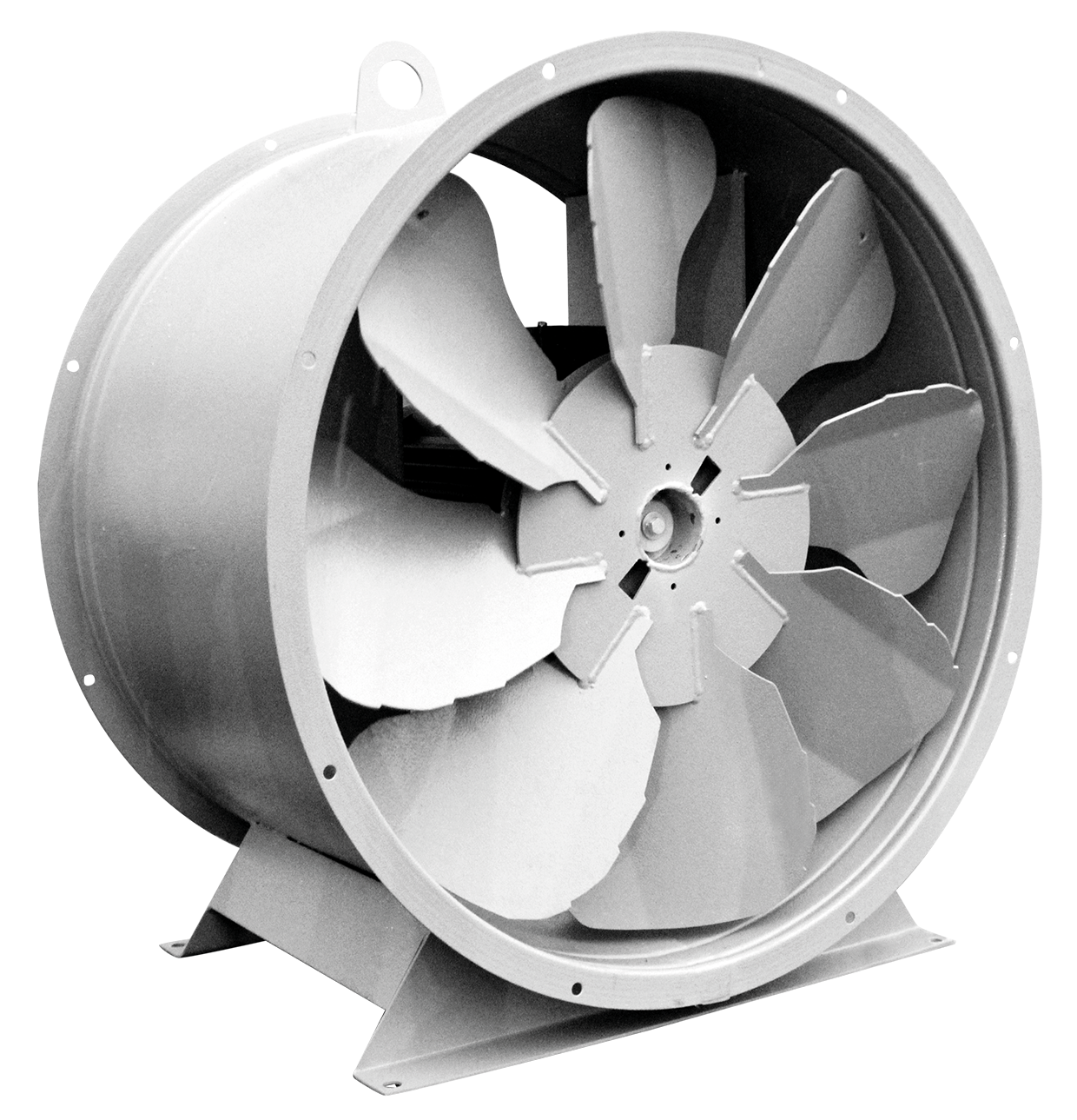

Осевой вентилятор ВО 13-284 8 отличается надёжностью и широким спектром применения. Используется для автономной работы и в составе автоматизированных систем в различном оборудовании и производственных комплексах.
Конструктивные особенности
Вентилятор ВО 13-284 8 состоит из:
- рабочего колеса;
- лопаток;
- электродвигателя.
Рабочее колесо устанавливается непосредственно на валу электродвигателя. Рабочие характеристики обеспечиваются мощностью привода, а также профилем лопаток и углом их расположения, диаметром рабочего колеса, конструктивным исполнением. Направление воздушного потока на входе и выходе совпадает. Дополнительно могут устанавливаться фильтры тонкой и грубой очистки.
Осевые вентиляторы классифицируются по:
- направлению вращения;
- количеству лопаток;
- параметрам воздушного давления;
- техническим характеристикам – КПД, производительности, частоте вращения, напряжению питания, потребляемой мощности;
- специальным вариантам исполнения;
- по способу монтажа;
- по параметрам энергопотребления.
Управление может осуществляться при помощи электронных блоков, трансформаторов, понижения или повышения напряжения. Могут использоваться для автономной работы, а также в автоматизированных комплексах, с единым шкафом управления, обеспечением обратной связи от датчиков, с дистанционным управлением и регулировкой параметров.
Преимущества осевого вентилятора ВО 13-284 8
Характеризуется:
- отказоустойчивостью;
- энергоэффективностью;
- возможностью плавной регулировки.
Поставляется в готовом к монтажу и эксплуатации виде. В комплекте поставки идет монтажная схема и руководство по эксплуатации. Техническое обслуживание осуществляется в соответствии с установленным на предприятии регламентом и рекомендациями производителя. Частота зависит от условий эксплуатации, характеристик рабочей среды, постоянных или переменных нагрузок, иных факторов.

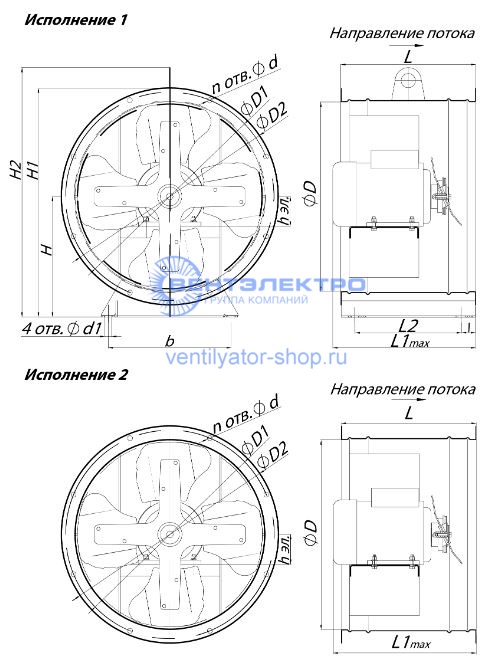

Габаритные размеры
Типоразмер |
h эл., мм |
Диаметры |
Высота |
I, мм |
Расстояния между отверстиями для крепления |
Диаметры |
n, мм |
||||||||
D, мм |
D1, мм |
D2, мм |
H, мм |
H1, мм |
H2, мм |
L, мм |
L1max, мм |
L2, мм |
b, мм |
d, мм |
d1, мм |
||||
56-90 |
400 |
440 |
458 |
255 |
484 |
527 |
30 |
285 |
366 |
225 |
260 |
10,5 |
15 |
16 |
|
63-132 |
500 |
540 |
558 |
305 |
584 |
628 |
30 |
385 |
564 |
325 |
380 |
10,5 |
15 |
32 |
|
71-160 |
630 |
670 |
688 |
370 |
714 |
758 |
30 |
485 |
643 |
425 |
500 |
10,5 |
15 |
32 |
|
80-132 |
720 |
760 |
778 |
410 |
799 |
843 |
30 |
485 |
561 |
425 |
580 |
10,5 |
15 |
32 |
|
№ 8 |
80-132 |
810 |
850 |
868 |
455 |
889 |
962 |
35 |
600 |
639 |
530 |
650 |
10,5 |
15 |
32 |
112-160 |
910 |
950 |
1020 |
510 |
1020 |
--- |
25 |
600 |
699 |
550 |
750 |
10 |
15 |
32 |
|
100-180 |
1010 |
1050 |
1140 |
570 |
1140 |
--- |
60 |
650 |
723 |
530 |
910 |
10 |
18 |
32 |
|
132-160 |
1260 |
1300 |
1390 |
695 |
1390 |
--- |
35 |
750 |
753 |
680 |
1120 |
10 |
15 |
32 |
Технические характеристики вентилятора ВО 13-284 8
Исполнение |
Типоразмер двигателя |
Установочная мощность, кВт |
Частота вращения РК, об/мин |
Производительность, м3/с |
Полное давление, Па |
Масса, кг |
|
121 |
4/15°-8 |
80А6 |
0,75 |
1000 |
1,3-3,7 |
90-40 |
105 |
121 |
4/20°-8 |
80А6 |
0,75 |
1000 |
1,9-4,3 |
105-55 |
105 |
121 |
4/25°-8 |
80А6 |
0,75 |
1000 |
2,8-5,0 |
110-75 |
105 |
121 |
6/15°-8 |
80А6 |
0,75 |
1000 |
1,5-3,9 |
120-45 |
105 |
121 |
6/20°-8 |
80А6 |
0,75 |
1000 |
1,9-4,7 |
135-70 |
105 |
121 |
6/25°-8 |
80А6 |
0,75 |
1000 |
2,8-5,4 |
145-90 |
105 |
121 |
6/30°-8 |
80В6 |
1,1 |
1000 |
5,9-8,6 |
155-110 |
105 |
121 |
8/20°-8 |
90L6 |
1,5 |
1000 |
2,2-4,9 |
150-75 |
115 |
121 |
8/25°-8 |
90L6 |
1,5 |
1000 |
2,6-5,7 |
170-100 |
115 |
121 |
8/30°-8 |
90L6 |
1,5 |
1000 |
3,8-6,2 |
175-120 |
115 |
121 |
10/20°-8 |
90L6 |
1,5 |
1000 |
2,2-5,0 |
165-75 |
115 |
121 |
10/25°-8 |
90L6 |
1,5 |
1000 |
2,7-6,0 |
195-105 |
115 |
121 |
10/30°-8 |
90L6 |
1,5 |
1000 |
3,9-6,4 |
195-125 |
115 |
К06 |
12к/25°-8 |
90L6 |
1,5 |
1000 |
2,5-4,2 |
260-105 |
115 |
К06 |
12к/40°-8 |
112МА6 |
3 |
1000 |
4,0-6,2 |
325-230 |
140 |
К06 |
12к/45°-8 |
112МВ6 |
4 |
1000 |
4,8-6,9 |
350-280 |
140 |
121 |
4/25°-8 |
90L4 |
2,2 |
1500 |
4,2-7,7 |
269-180 |
115 |
121 |
6/20°-8 |
90L4 |
2,2 |
1500 |
2,9-7,2 |
320-160 |
115 |
121 |
8/20°-8 |
90L4 |
2,2 |
1500 |
3,3-7,5 |
360-175 |
115 |
121 |
4/30°-8 |
100S4 |
3 |
1500 |
5,9-8,6 |
270-230 |
120 |
121 |
6/25°-8 |
100S4 |
3 |
1500 |
4,3-8,2 |
345-210 |
120 |
121 |
10/20°-8 |
100S4 |
3 |
1500 |
3,4-7,7 |
395-185 |
120 |
121 |
6/30°-8 |
100L4 |
4 |
1500 |
5,6-9,2 |
365-265 |
125 |
121 |
8/25°-8 |
100L4 |
4 |
1500 |
4,0-8,8 |
410-235 |
125 |
121 |
8/30°-8 |
100L4 |
4 |
1500 |
5,9-9,6 |
420-280 |
125 |
121 |
10/25°-8 |
100L4 |
4 |
1500 |
4,2-2,2 |
465-225 |
125 |
121 |
10/30°-8 |
112М4 |
5,5 |
1500 |
6,0-9,9 |
465-295 |
140 |
К06 |
12к/25°-8 |
112М4 |
5,5 |
1500 |
3,8-6,4 |
620-250 |
140 |
К06 |
12к/30°-8 |
132S4 |
7,5 |
1500 |
4,7-7,7 |
660-330 |
160 |
К06 |
12к/35°-8 |
132S4 |
7,5 |
1500 |
5,6-8,5 |
740-455 |
160 |
К06 |
12к/40°-8 |
132М4 |
11 |
1500 |
6,2-9,6 |
775-540 |
180 |
К06 |
12к/45°-8 |
132М4 |
11 |
1500 |
7,4-10,6 |
825-660 |
180 |
Аэродинамические характеристики
Акустические характеристики осевого вентилятора ВО 13-284 8
Частота вращения, об/мин |
Значение Lpi в октавных полосах f, Гц |
Lpa, дБА |
||||||
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||
1000 |
83 |
94 |
93 |
89 |
83 |
75 |
67 |
94 |
1500 |
88 |
91 |
92 |
89 |
85 |
79 |
71 |
93 |
